제품 상세 정보:
|
| 재료: | SS304 SS316L | 연결: | 용접 |
|---|---|---|---|
| 기준: | DIN, ANSI, ASTM, GB | 크기: | 1/8"~2",1/2' ~ 6' |
| 애플리케이션: | 건설, 파이프 연결 | 포장: | 나무 케이스, 가방 |
| 하이 라이트: | PN16 플랫 용접 플랜지,SS304 플랫 용접 플랜지,316L 플랫 용접 플랜지 |
||

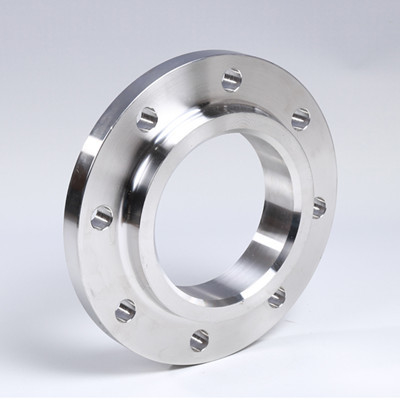

스테인레스 스틸 플랫 용접 플랜지는 모든 유형의 플랜지에 속하는 필렛 용접으로 선박 또는 파이프 라인과 연결된 일종의 플랜지입니다.스테인레스 스틸 플랫 용접 플랜지는 구조가 간단하고 재료를 절약하지만 밀봉 성능은 목 맞대기 용접 플랜지만큼 좋지 않습니다.그것은 중압 및 저압 용기 및 파이프 라인의 연결에 널리 사용됩니다.
사양: dn15-dn2000
재질: 304, 316, 316L 등
포장: 나무 케이스 또는 기타
공칭 압력: sch10s, sch20s 등
PN16 10 25 40 SO SS304 316L 스테인레스 스틸 플랫 용접 플랜지 기술 데이터 시트는 아래와 같습니다.
| NS | 외경 A1 |
연결 크기 | 플랜지 두께 | 플랜지 내경 | 홈 너비 | ||||||
| 플랜지 외경 | 케이 | 엘 | N | NS | |||||||
| NS | NS | NS | NS | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
스테인레스 스틸 플랫 용접 플랜지는 압력 등급이 낮고 심각한 압력 변동, 진동 및 충격이 없는 파이프라인 시스템에 적용할 수 있습니다.용접 및 조립시 정렬이 용이하고 가격이 비교적 저렴하여 널리 사용되고 있다.
스테인레스 스틸 플랫 용접 플랜지는 주로 석유 화학, 전력, 화학, 조선, 제약, 제지 및 기타 프로젝트에 사용됩니다.
