제품 상세 정보:
|
| 재료: | 스테인레스 강 | 연결: | 용접 |
|---|---|---|---|
| 표준: | DIN, ANSI, ASTM, GB | 사이즈: | 1/8 ~2 ,1/2' ~ 6' |
| 애플리케이션: | 화학 제품, 구조 | 포장: | 통 /Wooden 박스 /Poly 목재 상자 |
| 강조하다: | DN10 용접 가능 관 플랜지,ASTM B381 용접 가능 관 플랜지,2500LBS 용접 가능 관 플랜지 |
||

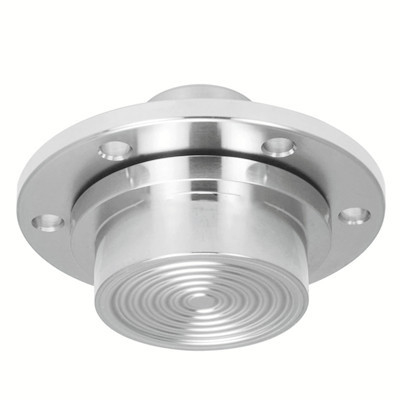

스테인레스 강 PJ-SE 플랜지는 소재를 구하는 것입니다. 그것의 구조는 두 파트로 분할됩니다. 파이프의 한쪽 끝은 파이프로 연결되고 다른 방향의 발단이 맞대기 용접 반지로 만들어집니다. 플랜지 플레이트가 저급한 소재로 만들어지는 반면에, 파이프부는 파이프로서의 동일 재료로 만들어집니다.
분류하세요 :1/2 내지 48
등급이세요 :304/ 304L/ 316/ 316L
압력 클래스 :150-2500LBS
표준 :ASME B16.5, ASTM A182
ASTM B381 DN10-DN600 ASTM16.5는 아래와 같이 150장 스테인레스 강 PJ-SE 플랜지 기술 데이터 시트를 분류합니다 :
| 공칭 크기 | 연결 크기 | 원판 두께 | 밀봉면의 차원 | 라이닝 두께 | |||||
| 플랜지 외경 | 중심원 직경 | 볼트 구멍 지름 | 볼트 구멍의 수 | Ｄ | 데시리터 | 볼록면 | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
스테인레스 강 PJ-SE 플랜지는 비용을 절감할 수 있습니다. 파이프의 소재가 특별하고 가격이 비쌀 때, 동일 재료의 웰딩 플랜지의 비용은 높습니다. 그것은 구조에게 편리하고, 접합부 동안 상응하는 플랜지 볼트 구멍의 불편을 구할 수 있습니다.
스테인레스 강 PJ-SE 플랜지는 넓게 난방, 난방, 송수, 화학 산업, 천연가스, 열, 하수 처리, 수원, 다리, 철골 구조물, 해양 송수와 건조물의 지주와 같은 가스관 공학 분야에서 사용됩니다.
