제품 상세 정보:
|
| 재료: | SS304 SS316L | 표준: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| 사이즈: | 주문 제작된 사이즈 | 애플리케이션: | 구조, 파이프를 연결시킵니다 |
| 포장: | 판지 /Wooden 상자 /Poly 나무 상자 | 서피스: | 검정/아연 도금/광택 |
| 하이 라이트: | A105 스테인레스 스틸 플랜지,ASME B16.5 스테인레스 스틸 플랜지,ASME B16.5 긴 용접 목 플랜지 |
||

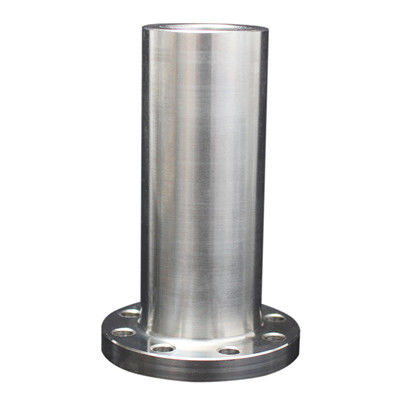

긴 용접 넥 플랜지는 넥 높이가 높아 플랜지의 강성과 지지력이 향상됩니다.
긴 용접 목 플랜지, 맞대기 용접 플랜지와 비교하여 용접 작업량이 크고 용접봉의 소비가 높으며 고온 및 고압, 반복되는 굽힘 및 온도 변동을 견딜 수 없습니다.그러나 현장 설치가 더 편리하고 용접 패팅 및 반죽 공정을 생략 할 수 있습니다.
지름: DN15 - DN
자료: SS304, SS316
압력: Class150-2500
표준: ASTM/ANSI, ISO, DIN
ASME B16.5 A105 스테인레스 스틸 플랜지 긴 용접 목 플랜지 기술 데이터 시트는 아래와 같습니다.
| 공칭 파이프 크기 | 외경 | 올려진 얼굴의 OD | 베벨에서 허브 직경 | 보어의 직경 | 플랜지 최소의 두께 | 허브를 통한 길이 |
| NS | NS | 이자형 | NS | NS | 엘 | |
| 1/2 | 89 | 35.1 | 30.2 | 12.7 | 11.2 | 228.6 |
| 3/4 | 99 | 42.9 | 38.1 | 19.1 | 12.7 | 228.6 |
| 1 | 108 | 50.8 | 50.8 | 25 | 11.2 | 228.6 |
| 11/4 | 117 | 63.5 | 60.5 | 31.8 | 15.7 | 228.6 |
| 11/2 | 127 | 73.2 | 66.5 | 38.1 | 17.5 | 228.6 |
| 2 | 152 | 91.9 | 82.6 | 50.8 | 19.1 | 228.6 |
| 21/2 | 178 | 104.6 | 95.3 | 63.5 | 22.4 | 228.6 |
| 삼 | 191 | 127.0 | 108.0 | 76 | 23.9 | 228.6 |
| 31/2 | 216 | 139.7 | 124.0 | 88.9 | 23.9 | 228.6 |
| 4 | 229 | 157 | 139.7 | 101.6 | 23.9 | 304.8 |
| 5 | 254 | 185.7 | 165.1 | 127.0 | 23.9 | 304.8 |
| 6 | 279 | 215.9 | 196.9 | 152 | 25.4 | 304.8 |
| 8 | 343 | 269.7 | 247.7 | 203.2 | 28.4 | 304.8 |
| 10 | 406 | 323.9 | 304.8 | 254.0 | 30.2 | 304.8 |
연결 모드: 플랜지 너트, 볼트 연결
제조 기준: Hg/t20615-2009, ASME B 16.5
생산기술 : 전문 종합단조, 단조가공 등
가공 모드: 고정밀 CNC 선반 터닝, 일반 선반 마무리 등
긴 용접 목 플랜지는 석유, 화학 산업, 수력 발전, 제약, 야금, 화학 섬유, 냉동 및 기타 산업에서 널리 사용됩니다.
