제품 상세 정보:
|
| 재료: | 스테인레스 강 | 연결: | 용접 |
|---|---|---|---|
| 사이즈: | 1/2 -48 (DN15-DN1200) | 표준: | DIN, JIS, ANSI, ASME, GB |
| 용법: | 결합 관 선 | 포장: | 나무로 되는 케이스 또는 깔판 |
| 하이 라이트: | B16.5 스테인레스 스틸 단조 플랜지,ASTM 스테인레스 스틸 단조 플랜지,ASTM B16.5 목 맞대기 용접 플랜지 |
||

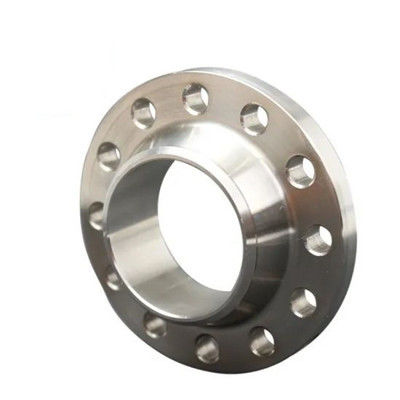

넥 맞대기 용접 플랜지는 파이프 피팅의 일종으로 넥 및 원형 파이프 전환 및 맞대기가 파이프와 용접 된 플랜지를 나타냅니다.플랜지는 쉽게 변형되지 않고 밀봉이 잘되어 널리 사용됩니다.해당 강성 및 탄성 요구 사항과 합리적인 맞대기 용접 엷게 전환이 있습니다.용접 접합부와 접합면 사이의 거리가 크고 접합면에 용접 온도 변형이 없습니다.
넥 맞대기 용접 플랜지는 복잡한 트럼펫 구조를 채택하여 압력 또는 온도의 변동이 큰 파이프라인 또는 고온, 고압 및 저온의 파이프라인에 적합합니다.일반적으로 PN이 2.5MPa보다 큰 파이프 라인과 밸브의 연결에 사용됩니다.고가의 가연성 및 폭발성 매체를 운반하는 파이프라인에도 사용됩니다.
지름: DN15 - DN300
자료: SS304, SS316
압력: 2.5MPa - 10MPa
표준: ASTM/ANSI, ISO, DIN
ASTM B16.5 스테인레스 스틸 플랜지 넥 맞대기 용접 플랜지 기술 데이터 시트는 아래와 같습니다.
| NS | 파이프 외경 A1 | 연결 크기 | 플랜지 두께 | 플랜지 ID B1 | 이론적인 무게 | ||||||
| NS | NS | NS | 케이 | 엘 | 미디엄 | NS | 씨 | NS | NS | 킬로그램 | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
목 맞대기 용접 플랜지는 일체형 플랜지입니다.콘넥의 천이 구조와 맞대기 용접 연결로 인해 플랜지의 강도와 강성이 강화되고 평면 용접 플랜지보다 견고성이 우수합니다.
목 맞대기 용접 플랜지는 석유, 화학 산업, 야금, 전력, 조선, 천연 가스, 파이프 라인 및 기타 산업에서 널리 사용됩니다.
