제품 상세 정보:
|
| 상품 이름: | 맞대기 용접 플랜지 | 표준: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 재료: | 스테인레스 강 | 사이즈: | 1/8' ~ 6' |
| 애플리케이션: | 관을 연결하십시오 | 포장: | 나무 상자 |

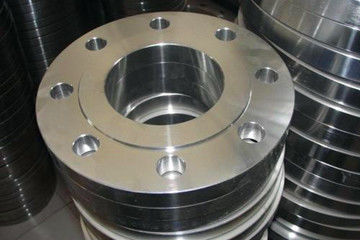

| 강조하다: | 플랜지를 용접하는 DN40 엉덩이,플랜지를 용접하는 GB 엉덩이,OD 150 밀리미터 스테인레스 강 플랜지 |
||
맞대기 용접 플랜지는 생산과 적용에서 어떤 기술적 요구와 기술적인 매개 변수를 가지고 있고 그것이 어떤 방법과 방법에 따라 생산되고 처리됩니다 : 벨소리의 버트 접합은 용접 열 처리를 발표하기에 쉽고 100% 레이 또는 초음파 시험과 레이 테스트가 JB4730을 위한 등급 II 요구조건을 충족시키고 초음파 시험이 JB4730을 위한 등급 I 요구조건을 충족시킵니다.
맞대기 용접 플랜지는 원료입니다, 강철판이 생산과 검역을 위한 어떤 품질 요구 사항에 따라, 상등품과 기능적인 문제를 보증하고,에게 철강의 생산과 사용이 품질 문제 없이 도금처리한다는 것을 보증합니다 초음파 탐상, 어떤 엷은 조각 모양 결함이어서는 안됩니다.
스테인레스 강은 아래 다음으로서 맞춤 맞대기 용접 플랜지 기술 데이터 시트를 플랜지처리되었습니다
| 공칭 직경 | 16kg=l. 6MPa | ||||
| 외경 | 볼트 구멍 거리 | 볼트 직경 | 볼트 구멍 수 | 원판 두께 | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
| DN250 | 405 | 355 | 26 | 12 | 29 |
| DN300 | 460 | 410 | 26 | 12 | 32 |
| DN350 | 520 | 470 | 26 | 16 | 35 |
| DN400 | 580 | 525 | 30 | 16 | 38 |
| DN450 | 640 | 585 | 30 | 20 | 42 |
| DN500 | 715 | 650 | 33 | 20 | 46 |
표준 :GB / ANSI /JIS / DIN
분류하세요 :1/8' ~ 6'
애플리케이션 :접속 파이프
맞대기 용접 플랜지는 매우 공간을 저장하고 중량을 줄일 수 있고 관절이 누설 현상처럼 보이지 않을 것이고 매우 좋은 실링 기능을 가지고 있다는 것을 그것이 보증할 수 있습니다. 밀봉의 지름은 감소되며, 그것이 밀봉면 중에 부문을 감소시킬 것입니다. 볼트의 크기와 수는 따라서 감소되고 따라서 그것이 결국 작고 가벼운 엉덩이 웰딩 플랜지를 제공할 것입니다. 그러므로, 이것은 질과 공간의 부담을 감소시키는 우수한 플랜지이고, 산업에 대해 중요한 효과를 가집니다.
a. 플라스틱 거품 백 패키지 b.Wove 백 패키지 c.Pallet Ｄ. 주문 제작됩니다.
우리의 평평한 철 공장은 생산을 위한 높은 능력을 가지거나, 배달 시간이 소량을 위해 30 일이거나, 당신이 그것을 위한 급속이면, 우리가 당신의 배송 날짜를 배열하고 만날 수 있습니다.
