제품 상세 정보:
|

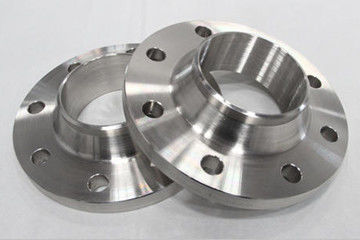

| 상품 이름: | 맞대기 용접 플랜지 | 표준: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 두께: | 12mm-58mm | 외경: | 14-2020mm |
| 안 직경: | 15-2024mm | 스레드: | M10-M27 |
| 강조하다: | 플랜지를 용접하는 Flange,M27 스레드 엉덩이를 용접하는 Flange,58mm 두께 엉덩이를 용접하는 OD 14MM 엉덩이 |
||
맞대기 용접 플랜지는 목과 파이프 과도기와 플랜지를 참조하는 일종의 관 이음쇠고 파이프와의 맞대기 용접 연결입니다. 변형되고 잘 밀봉되고 넓게 사용되는 것은 쉬운게 아닙니다. 그것은 상응하는 강성과 탄성 요구사항과 박막 변화를 용접하는 합리적 엉덩이를 가지고 있습니다. 표면이 크게 인 용접 결합과 접합부와 접속면 사이의 거리가 용접 온도 변형로 부터 벗어나는 것입니다.
엉덩이 웰딩 플랜지는 압력 또는 온도 또는 고온, 고압과 저온의 큰 변동과 파이프라인을 위해 적당한 상대적으로 복잡한 마우스피스 구조를 채택합니다. 그것은 파이프라인의 연결과 2.5MPa보다 더 크고, 또한 비싸고 가연성이고 폭발적 매체를 운반하여 파이프라인을 위해 사용된 PN과 밸브를 위해 일반적으로 사용됩니다.
플랜지 외경 : 75mm-2190mm
볼트 구멍 중심원의 지름 : 50 밀리미터 --- 2130 밀리미터
볼트 구멍 지름 : 11mm-30mm
볼트 구멍의 수 : 4-48
빠져 나아가세요 : m10-m27
원판 두께 : 12mm-58mm
파이프 외경 : (17.2-2032mm) 비 (14-2020mm)
플랜지 내경 : (18-2036mm) 비 (15-2024mm)
플랜지의 이론적 중량 : 0.36kg-234.6kg (DN 1800년)
1. 엉덩이 웰딩 플랜지를 위한 0.25mp-1.0mpa의 공칭 압력 PN과 탄소강과 오스테나이트계 스테인레스 스틸 포징. 등급 I 위조는 허락됩니다.
2. 다음과 같은 조항 뿐 아니라 1.6mpa-6.3mpa의 공칭 압력 PN과 위조는 등급 II를 위한 또는 위쪽에 요구조건을 충족시킬 것입니다.
3. 만약 다음의 조건 중 하나가 충족되면, 그것이 3세와 위조를 위한 요구조건을 충족시킬 것입니다 :
(1) 공칭 압력 PN ≥ 10.0MPa와 플랜지 위조 ;
(2) 공칭 압력 PN > 4.0Mpa와 크롬 몰리브덴 주강 위조 ;
(3) 공칭 압력 PN > 1.6Mpa와 작동 온도 ≤ - 20 Ｃ와 페라이트의 스틸 포징.
스테인레스 강 플랜지 맞대기 용접 플랜지 기술 데이터 시트로서의 아래 :
| 맞대기 용접 플랜지 | |||||||||||||||||
| DN | 강관의 외경 | 연결 크기 | 원판 두께 | 플랜지의 내경 B1 |
소켓 | 플랜지 목 | 높이 | 이론적 중량 | |||||||||
| 플랜지 외경 | 볼트 구멍 중심원의 지름 | 볼트 구멍 지름 | 볼트 구멍의 수 | 스레드 | B2 | Ｕ | 엔 | Ｒ | |||||||||
| A | 비 | A | 비 | A | 비 | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
a. 플라스틱 거품 백 패키지 b.Wove 백 패키지 c.Pallet Ｄ. 주문 제작됩니다.
우리의 평평한 철 공장은 생산을 위한 높은 능력을 가지거나, 배달 시간이 소량을 위해 30 일이거나, 당신이 그것을 위한 급속이면, 우리가 당신의 배송 날짜를 배열하고 만날 수 있습니다.
