제품 상세 정보:
|

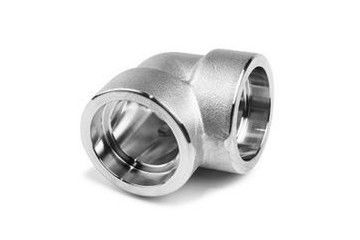

| 제품 이름:: | 스테인리스 소켓 용접 팔꿈치 | 기준:: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 기술:: | 밀기, 및 위조 누르기 | 연결 형태:: | 소켓 용접 |
| 유형: | 팔꿈치 | 크기: | 1/2' ~ 6' |
| 강조하다: | ISO9001 소켓 용접 팔꿈치,1/2' ss 팔꿈치 소켓 용접 |
||
평화로운 체계에서는, 팔꿈치는 관 뛰기의 방향을 바꾸는 이음쇠입니다. 각에 따르면, 통용되는의 3개의 종류가 있습니다: 45 °와 90° 180 °. 더하여, 프로젝트의 필요에 따라, 60 °와 같은 다른 이상한 각 팔꿈치가 있습니다. 팔꿈치 물자는 무쇠, 스테인리스, 합금 강철, 가단성 무쇠, 탄소 강철, 비철 금속 및 플라스틱, 등 포함합니다. 파이프라인과 연결하는 방법은: 직접적인 용접 (통용되는 방법), 생산 과정에 따라 플랜지 연결, 뜨겁 용해 연결, 전기 용융 연결, 실을 꿴 연결 및 소켓 연결, 등은으로 분할될 수 있습니다: 팔꿈치, 강요 팔꿈치, 던지는 팔꿈치, 개머리판쇠 용접 팔꿈치, 등을 각인하는 용접 팔꿈치.
90° 팔꿈치는 연결될 관의 2개의 단면도가 90° 정각에 있을 때 일반적으로 사용되는 일반적인 관 이음쇠의 종류입니다. 90° 팔꿈치는 다른 길고 짧은 반경에 따라 긴 반경 팔꿈치 및 짧은 반경 팔꿈치로 분할될 수 있습니다. 90° 긴 반경 팔꿈치는 곡률 반경 그의 1.5배와 동등한, i.e, r = 1.5D 관의 외부 직경을 나타납니다. 일반적으로, 석유와 화학 공업과 같은 대규모 파이프라인 시스템에서 이용되는 관 직경은 상대적으로 큽니다.
1. 90° 짧은 반경 팔꿈치는 곡률 반경 그것의 관, i.e, r = D.의 외부 직경과 동등하다는 것을 의미합니다.
2. 일반적으로, 일반적인 가구 물 난방 또는 힘 파이프라인 시스템에서 확실히 일반적인 관 직경은 상대적으로 작습니다.
3. 소켓 용접 팔꿈치는 관 강철 플레이트에 잘리고 용접되골, 그것의 명세는 아주 클 수 있습니다.
4. 굴곡의 수 그리고 반경은 날조자에 의해 자유롭게 결정됩니다. 팔꿈치 기하학은 외부 직경, 안 직경 및 벽 간격을 포함합니다.
5. 또한 곡률 반경 통제할 것을 요구됩니다. 이 관 이음쇠의 대부분이 용접을 위해 사용되기 때문에, 용접 질을 개량하기 위하여, 끝은, 특정 각과 더불어, 특정 가장자리와 더불어 경사지고, 탈선 범위는 지정됩니다.
6. 지상 질 및 기계적 성질은 관과 기본적으로 동일하. 용접의 편의를 도모하여, 연결된 관의 강철 급료는 동일하.
7. 90도 소켓 용접 팔꿈치는 그것의 유일한 제조공정 및 고압 저항 때문에 유압 장치에서 널리 이용됩니다.
8. 간단하고 편리한 건축의 그것의 이점과 더불어 미국 ANSI B16.10로부터, 규격화 기인된, 90도 소켓 용접 팔꿈치 그것은의 믿을 수 있는 제품 품질 그리고 고차 중국에서 널리 이용됩니다.
9. 90도 소켓 용접 팔꿈치는 4개 부품으로 이루어져 있습니다: 소켓, 소켓, 소켓 및 구부리는 몸.
10. 그것의 유일한 특성 및 성숙한 생산 기술은 그것의 적당한 디자인, 간단한 가동 및 강한 실행 가능성을 강조합니다.
1개의 스테인리스 소켓 용접 팔꿈치의 다름은 물자가 다르다 입니다, 그것에서 포함된 화학 성분은 녹과 부식에서 팔꿈치의 표면을 오랫동안 지킬 것입니다.
2, 그것은 크롬, Ni 및 다른 합금의 고비율을 추가해서 만들어지고, 만족한 비율은 20% 이상 도달할 수 있습니다.
3개는, 스테인리스 팔꿈치의 통용되는 강철 유형: 304304L, 321316316L, 등.
스테인리스 팔꿈치의 4개, 힘 및 강인성 색인은 온갖 강철의 베스트이고, 그것의 가장 걸출한 이점은 내식성입니다.
5개는 화학 공업, 제지 및 다른 부식성 경우에서, 스테인리스 사용되어야 합니다.
1/2' 금속 t 관 팔꿈치 소켓 용접 관 이음쇠 자료표
|
DN |
외부 직경 |
90도 팔꿈치 |
||
|
시리즈 |
B 시리즈 |
긴 반경 |
짧은 반경 |
|
|
15 |
213 |
18 |
38 |
- |
|
20 |
26.9 |
25 |
38 |
- |
|
25 |
33.7 |
32 |
38 |
25 |
|
32 |
42.4 |
38 |
48 |
32 |
|
40 |
483 |
45 |
57 |
38 |
|
50 |
603 |
57 |
76 |
51 |
|
65 |
76.1(73) |
76 |
95 |
64 |
|
80 |
88.9 |
89 |
114 |
76 |
|
100 |
1143년 |
108 |
152 |
2 |
|
125 |
139.7 |
133 |
190 |
127 |
|
150 |
1683년 |
159 |
229 |
152 |
|
200 |
219.1 |
219 |
305 |
203 |
|
250 |
273 |
273 |
381 |
254 |
|
300 |
323.9 |
325 |
457 |
305 |
|
350 |
355.6 |
377 |
533 |
356 |
|
400 |
406.4 |
426 |
610 |
406 |
|
450 |
457 |
478 |
686 |
457 |
|
500 |
508 |
529 |
762 |
508 |
|
550 |
559 |
- |
838 |
559 |
|
600 |
610 |
630 |
914 |
610 |
|
650 |
660 |
- |
991 |
660 |
|
700 |
711 |
720 |
1067년 |
711 |
90도 팔꿈치를 용접하는 스테인리스 소켓은 석유화학, 의학에서 주로와 고압과 정밀도 크기를 요구하는 건강, 전력, 항공 우주, 군 기업, 화재 방지, 야금술, 조선, 가스, 원자력, 환경 보호 및 다른 부 및 분야 사용됩니다.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 1/2' 금속 t 관 팔꿈치 소켓 용접 관 이음쇠 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
담당자: Rachel Zhang
전화 번호: 13679287344
