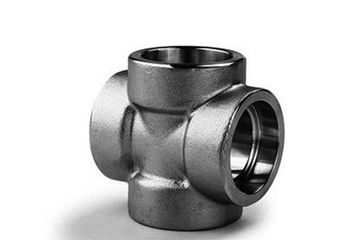

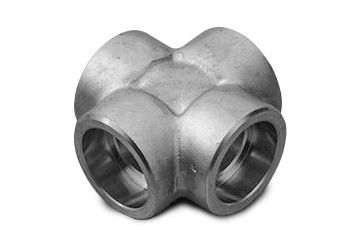

제품 상세 정보:
|
| 제품 이름:: | 스테인리스 소켓 용접 십자가 | 기준:: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 제품 크기:: | DN15-DN1200 | 제품 압력:: | Sch10S、 Sch40、 STD、 Sch80、 XS、 Sch120 |
| 물자: | SS304 SS316L | 신청: | 기름, 석유, 화학물질 |
| 강조하다: | 4가지 방법 SS 소켓 용접 이음쇠,ANSI SS 소켓 용접 이음쇠 |
||
십자가는 관 이음쇠 및 관 연결관입니다. 그것은 주요 파이프라인의 분지 관에 사용됩니다. 4가지 방법 관은 동등한 직경으로 감소시키 직경 분할되골. 동등한 직경 4가지 방법 관의 분사구 끝은 같은 크기입니다.
감소시키는 4가지 방법 관의 주요 분사구 크기는 동일하, 분지 관의 분사구 크기는 주요 관의 그것 보다는 더 작습니다.
4가지 방법 관의 유압에게 부부는 것은 금속 물자의 축 보상에 의하여 분지 관 확장의 과정 형성의 종류입니다.
특별한 수압기는 액체를 관 공백으로 주사하고 관 공백 내밀기 위하여 이용됩니다. 관 공백이 내밀린 후에, 양은 더 작게 압력 증가가 됩니다. 거푸집의 안 구멍에 따라서 금속 물자 교류는 분지 관 및 형식을 확장합니다.
4가지 방법의 뜨거운 형성은 관 공백을 4가지 방법 직경의 크기에 평평하게 하고, 분지 관에 있는 구멍을 열기 위한 것입니다.
가열 후에, 관 공백은 형성으로 죽습니다 끼워넣고, 분지 관을 당기기를 위한 거푸집은 관 공백에 설치됩니다.
1.Under는 압력의 효력, 관 공백 광선으로 압축되고, 광선 압축의 과정에서, 금속은 분지 관 방향에 흐르고 거푸집의 뻗기의 밑에 분지 관을 형성합니다.
2. 소켓 용접 십자가에는 낮은 평화로운 정확도의 이점이, 확고한 연결, 강한 압력 저항, 좋은 밀봉, 편리한 임명 및 정비, 안전한 믿을 수 있는 일, 등 있습니다.
3. 그러나, 안 벽은 수시로 침식됩니다, 그래서 소켓 용접 십자가에는 좋은 신청 특성 및 가치가 있다는 것을 보증하기 위하여 잘 검열되고 대우되어야 합니다.
4. 스테인리스 십자가는 뜨거운 누르거나 위조해서 강철로 만든 관 이음쇠입니다. 그것의 연결 모양은 직접 맞댄 용접에 강관을 가진 십자가입니다.
5. 개머리판쇠에 의하여 용접된 십자가의 주요 제조 기준은 일반적으로 GB/t12459, GB/T13401, ASME b16.9, sh3408, sh3409, Hg/t21635, Hg/t21631, SY/t0510입니다.
6. 스테인리스 십자가의 가격을 인용할 경우, 정확하게 사용될 관 압력을 알릴 것이 필요할, 직접 팔꿈치 벽 간격을 알릴, 정확한 가격을 인용하기 위하여.
7. 팔꿈치 벽 간격의 전통적인 표정은 다른 간격을 대표하는 sch20s 포함합니다와 sch10s와 같은 다른 압력 급료를. 압력 급료 벽 간격 테이블을 참조하십시오.
1. 기준: DIN, SMS, ISO, IDF, 3a, RJT, DS, BS, BPE.
2. 석유, 화학물질, 전력, 야금술, 배, 기계장치 및 다른 기업을 위해 적당합니다.
3. 그것은 화학 공업, 석유, 전력, 약학, 맥주, 음식, 낙농장 음료, 화장품 및 각종 기술설계 지원 파이프라인에서 전 세계 널리 이용됩니다.
4. 지상 처리: 모래 분사, 소금물에 절이고 닦는 회전.
5. 그것은 스테인리스로 304 304L 316 316L 만듭니다.
6. 주요 명세: (이음새가 없는) dn15-600, (이어 맞추어지는) dn15-1200.
7. 주요 특징: 큰 온도 다름 저항; 정상적인 압력 16MPa; 강한 내식성; 정밀도; 벽 간격.
8. 벽 간격: 1.2mm-6mm r = 1.5D.
9. 품질 관리: ISO9001: 2000년 품질 관리 체계 증명서.
ANSI 4 방법 강관 십자가 SS 소켓 용접 이음쇠 자료표
| 명목상 직경 | 외부 직경 | 끝에 센터 | |||||
| D1 | D2 | ||||||
| DN | NPS | 시리즈 A | 시리즈 B | 시리즈 A | 시리즈 B | C | M |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 ANSI 4 방법 강관 십자가 SS 소켓 용접 이음쇠 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
