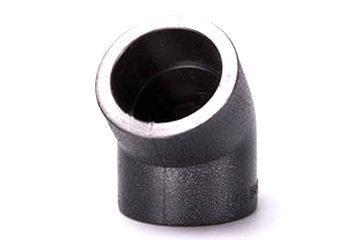

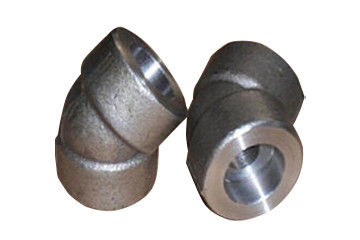

제품 상세 정보:
|
| 제품 이름:: | 탄소 강철 소켓 용접 팔꿈치 | 크기:: | 표준 사이즈 |
|---|---|---|---|
| 기준:: | GB/ANSI /JIS/DIN | 물자:: | 탄소 강철 |
| 기술:: | 뜨거운 강요 및 각인 | 지상 처리:: | 방식제 페인트 |
| 강조하다: | Cs 45 관 팔꿈치,JIS 45도 강철 팔꿈치 |
||
평화로운 체계에서는, 팔꿈치는 관 뛰기의 방향을 바꾸는 이음쇠입니다. 각에 따르면, 통용되는의 3개의 종류가 있습니다: 45 °와 90° 180 °. 더하여, 기술설계 도로의 필요에 따라, 60 °와 같은 다른 이상한 각 팔꿈치가 있습니다. 물자에 따르면, 무쇠, 스테인리스, 합금 강철, 가단성 무쇠, 탄소 강철, 비철 금속 및 플라스틱이 있습니다. 생산 과정에 따르면, 거기 팔꿈치를 용접해, 팔꿈치를 각인해, 팔꿈치, 던지는 팔꿈치, 등을 미.
45도 팔꿈치의 2개의 분사구의 치수 보조선은 예각으로 2개의 분사구의 치수 보조선은 수직 이다는 것을 90도 팔꿈치는 알고 있는 그러나, 교차 통과합니다. 무뚝뚝한 각은 45도 팔꿈치의 양쪽에서 연결 관 후에 정각은 90도 팔꿈치의 양쪽에서 연결 관 후에 형성되는 그러나, 형성됩니다. 그것은 사용을 위한 90도 팔꿈치로 2개의 45도 팔꿈치를 용접하는 것이 허용되지 않습니다. 팔꿈치는 관에 긴장의 농도 지역이고, 확장과 냉각 개악의 긴장의 대부분은 팔꿈치에 풀어 놓입니다. 용접 자체는 약한 고리, 피로 개악 초래할 것입니다 부수는 손상을입니다.
기준: ANSI/ASME B16.11, GB/T14383-2008
물자: 탄소 강철 Q235A
크기 범위: DN15-700
압력 범위: 3000 lb, 6000 lb, 9000 lb
지상 처리: 반대로 기름; 반대로 회화
| DN | 외부 직경 | 차원을 끝내는 센터 | |
| 시리즈 | B 시리즈 | 긴 반경 | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1(73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683년 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1개, 물자 선택 및 비우는, 추려낸 적합한 강철 플레이트의 커트는, 및 원료의로, 일괄 번호, 관 이음쇠 명세, 프로젝트 이름 및 수를 명확하게 표시합니다.
2개는 형성하기 위하여, 팔꿈치 눌러지고 용접되고, 완곡한 압력은 누르는 과정 도중 공정한 유지됩니다.
3의 열처리: 열처리 과정에 따라. 지상 처리: 열처리 후에, 관 이음쇠의 지상 산화물 피부는 그(것)들에 금속 광택을 보여주 기계를 모래로 덮어서 제거될 것입니다.
4의 팔꿈치의 비파괴적인 테스트: 통용되는 자석 입자, 초음파, 지상 결점을 검출하는 침투와 방사선 사진 실험 방법.
5의 끝 기계로 가공: 디자인 확인 그림에 따라 기계적인 끝 얼굴의 기계로 가공 강저.
6의 외관 검사: 팔꿈치는 균열과 다른 현상 이 면제되고, 표면은 단단한 반점 이 면제되.
팔꿈치의 7개, 안과 외부 표면은 힘과 외관 결점에 손상 없이 매끄러울 것입니다. 용접 수선은 팔꿈치 몸에 어떤 결점든지를 허용되지 않습니다.
8의 차원 검사: 구경 측정; 중심 고도 측정; 벽 간격 측정; roundness 측정; 경도 측정; 강저 측정; 수평한 탈선 측정; 비스듬한 탈선 측정.
9, 소금물에 절이고는, 패시베이션 및 표를 하기.
1개의 소켓 팔꿈치는 모양에 따라 45의 ° 소켓 팔꿈치와 90° 소켓 팔꿈치로 분할됩니다.
2개는, 일반적인 기준에 따라, 소켓 팔꿈치의 명세 dn6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80 및 DN100입니다.
3개는, 통용되는 순서 명세 dn15-dn50입니다. 그것은 압력 수준에 따라 3000lb로, 6000lb, 9000lb 또는 sch80, sch160 및 XXS 분할됩니다.
4개의 탄소 강철 소켓 용접 팔꿈치는 주로 가공 뜨거운 강요 형성하고 각인을 포함해 과정을 형성하.
5, 그것은 고압과 정확한 크기를 요구하는 석유화학 힘에 주로 적용 가능합니다, 항공 우주, 군 기업, 화재 방지, 야금술, 조선, 가스, 원자력, 환경 보호 및 다른 부 및 분야.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
