제품 상세 정보:
|
| 재료: | 탄소강 | 연결: | 용접 |
|---|---|---|---|
| 크기: | 1/2"-4 8",1/2' ~ 6' | 애플리케이션: | 가스, 연결 파이프, 오일 |
| 기준: | DIN, ANSI, ASME, GB | 포장: | 나무로 되는 케이스 또는 깔판 |
| 하이 라이트: | A694 탄소강 플랜지,ASME A105 탄소강 플랜지,ASTM A694 SW RF 플랜지 |
||

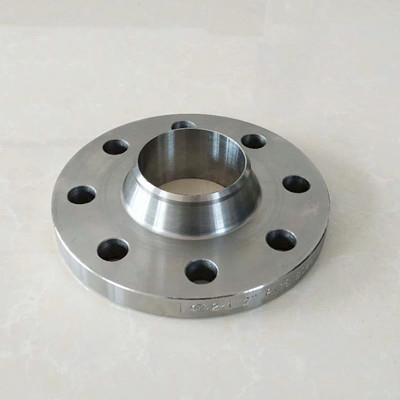

탄소강 SW 플랜지는 파이프 끝에서 플랜지 링 사다리에 삽입되고 파이프 끝과 외부에서 용접되는 플랜지를 말합니다.넥이 있는 플랜지와 넥이 없는 플랜지에는 두 가지 종류가 있습니다.목이있는 파이프 플랜지는 강성이 좋고 용접 변형이 적으며 밀봉 성능이 우수합니다.1.0 ~ 10.0MPa의 압력으로 사용할 수 있습니다.
강도: 0.6-2.5MPa
직경: DN15-DN400
자료: A105,16Mn, 20#
표준: ASTM, ASME B16.5
ASTM/ASME A105 ASTM A694 소켓 용접 탄소강 SW 플랜지 기술 데이터 시트는 아래와 같습니다.
| NS | 지름 | 연결 크기 | 플랜지 두께 | 내경 | 이론적인 무게 | ||||||
| NS | NS | NS | 케이 | 엘 | 미디엄 | NS | 씨 | NS | NS | 킬로그램 | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
탄소강 SW 플랜지에는 밀폐 요구 사항이 높은 경우에 사용되는 선박용 B형 플랜지도 포함되며 주로 4kg 이상의 압력 파이프에 사용됩니다.연결할 파이프는 플랜지를 설치하고 두 플랜지 사이에 가스켓을 끼운 후 볼트로 고정합니다.
탄소강 SW 플랜지는 화학 산업, 건설, 상수도, 배수, 석유, 소방, 전력, 항공 우주, 조선 및 기타 기본 프로젝트에서 널리 사용됩니다.
