제품 상세 정보:
|
| 재료: | 탄소강 | 크기: | 1/2"-200"(DN15-DN5000) |
|---|---|---|---|
| 기준: | DIN, JIS, ANSI, ASME | 용법: | 석유 가스 물 산업 |
| 두께: | 2mm-50mm | 포장: | 나무로 되는 케이스 또는 깔판 |
| 하이 라이트: | 3000LBS 소켓 용접 플랜지,ASME B16.11 소켓 용접 플랜지,3000LBS 소켓 용접 파이프 플랜지 |
||

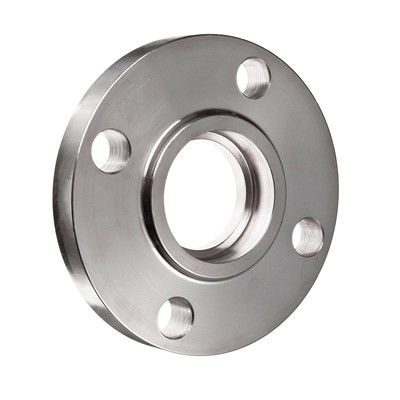

탄소강 소켓 용접 플랜지는 플랜지와 파이프 사이의 용접 지점에서 플랜지 플레이트까지 높은 목 부분이 있습니다.이 하이넥 부분의 벽 두께는 높이 방향을 따라 점차적으로 파이프 벽 두께로 이동하여 응력 불연속성을 개선하여 플랜지의 강도를 증가시킵니다.
탄소강 소켓 용접 플랜지는 파이프 라인의 열팽창 또는 과도한 하중으로 인해 플랜지에 높은 응력이 가해지는 경우와 같이 주로 가혹한 경우에 사용됩니다.압력과 온도의 변동이 큰 파이프라인과 영하의 고온, 고압 및 저온의 파이프라인에 적합합니다.
크기:DN15(1/2") ~ DN5000(200")
표준: ASMEB16.5, DIN, EN, GB
클래스:150LB 300LB 600LB 900LB 1500LB
3000LBS 탄소강 ASME B16.11 탄소강 소켓 용접 플랜지 기술 데이터 시트는 아래와 같습니다.
| 인치 | 공칭 직경 | 16kg=l.6MPa | ||||
| 외경 | 볼트 구멍 거리 | 볼트 직경 | 볼트 구멍 번호 | 플랜지 두께 | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 삼 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
탄소강 소켓 용접 플랜지는 플랜지 연결이있는 일종의 파이프 연결입니다.개스킷은 플랜지 사이에 패딩되고 여러 개의 볼트로 조이고 밀봉됩니다.강관, 주철관, 플라스틱관 등 빈번하게 제거해야 하는 관 부분과 대구경 관의 연결에 일반적으로 사용됩니다.
탄소강 소켓 용접 플랜지는 주로 건설, 경공업, 배관, 전력 및 기타 경우에 사용됩니다.
