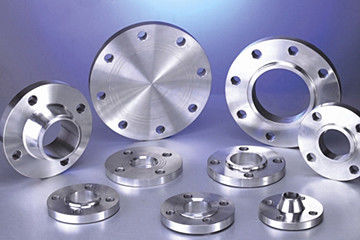

제품 상세 정보:
|
| 상품 이름: | 스테인리스 플랜지 | 표준: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 사이즈: | 1/8 ~2 | 애플리케이션: | 화학적, 접속 파이프 |
| 기교: | 맞댄 용접 | 포장: | 나무 상자, 가방 |
| 하이 라이트: | DN65 녹슬지 않는 강관이음,OD 185MM 엉덩이 용접후란지,20MM 두꺼운 버트 접합 플랜지 |
||
스테인레스 강 플랜지 연결은 파이브 웨이즈로 분할될 수 있습니다 : 수평 용접, 맞대기 용접, 소켓 융착, 이완 슬리브, 나사 결합. 수평 용접은 단지 인너 레이어가 아니라 외층을 용접하는데 사용됩니다 ; 그것은 일반적으로 매체와 낮은 압력 관로에서 사용되고, 파이프라인에서의 공칭 압력은 2.5MPa 이합니다. 부드러운 형인 수평 용접 플랜지의 3 종류의 밀봉면이 있다고 컨벡스형과 장부 홈 형태가 오목해집니다. 그들 중에, 부드러운 형은 가장 폭넓게 사용된 것 이고 가격이 적당하고 비용 효율적입니다.
스테인리스강관 플랜지 피팅 스테인레스 강 플랜지 기술 데이터 시트로서의 아래 :
| 인치 | 공칭 직경 | 10kg=l. 0MPa | ||||
| 외경 | 볼트 구멍 거리 | 볼트 직경 | 볼트 구멍 수 | 원판 두께 | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 114 | DN32 | 140 | 100 | 18 | 4 | 18 |
| 112 | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 212 | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 312 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
표준 :GB / ANSI /JIS / DIN
분류하세요 :1/8 ~2
애플리케이션 :화학적, 접속 파이프
스테인레스 강 플랜지는 맞대기 용접 접합부입니다, 플랜지의 안쪽이고 외층이 용접되고, 일반적으로 매체와 고압 파이프라인에서 사용되어야 합니다, 파이프라인에서의 공칭 압력이 0.25 ~ 2.5MPa의 사이에 있습니다. 맞대기 용접 플랜지 연결의 밀봉면은 오목한 컨벡스형이고 설치가 상대적으로 복잡하고 따라서 인건비, 설치 방법과 보조 소재 비용이 상대적으로 높습니다.
스테인레스 강 플랜지는 소켓 융착 접합부이며, 그것이 일반적으로 10.0MPa보다 작거나 같은 공칭 압력과 40 밀리미터보다 작거나 같은 공칭 직경과 파이프에서 사용됩니다. 이완 슬리브는 일반적으로 저압이 그러나 부식 매질과 파이프라인에서 사용되고 따라서 이런 종류의 플랜지가 강한 부식 저항성을 가지고 있고, 주로 스테인레스 강으로 만들어집니다.
a. 플라스틱 거품 백 패키지 b.Wove 백 패키지 c.Pallet Ｄ. 주문 제작됩니다.
우리의 평평한 철 공장은 생산을 위한 높은 능력을 가지거나, 배달 시간이 소량을 위해 30 일이거나, 당신이 그것을 위한 급속이면, 우리가 당신의 배송 날짜를 배열하고 만날 수 있습니다.
