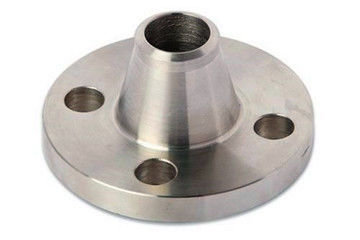

제품 상세 정보:
|
| 상품 이름: | 맞대기 용접 플랜지 | 표준: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 재료: | 탄소강 | 사이즈: | 1/2” - 48" |
| 애플리케이션: | 가스와 송유관 | 포장: | 나무 상자 |
| 강조하다: | Carbon Steel Butt Welding Flange,Q235 Butt Welding Flange,DN50 Butt Welding Flange |
||
맞대기 용접 플랜지는 다른 생산 규격입니다. 선박 배럴의 공칭 직경과 파이프의 공칭 직경이 다른 특정 크기를 대표하기 때문에, 똑같은 공칭 직경과 베슬 플랜지와 관 플랜지의 크기가 not the same이어서 그들은 서로를 대체될 수 없습니다.
탄소 강철 플랜지 맞대기 용접 플랜지 기술 데이터 시트로서의 아래 :
| 공칭 직경 | 16kg=l. 6MPa | ||||
| 외경 | 볼트 구멍 거리 | 볼트 직경 | 볼트 구멍 수 | 원판 두께 | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
| DN200 | 340 | 295 | 22 | 8 | 26 |
맞대기 용접 플랜지는 공통 표준 gb9119.7-88 이고 사용된 기준이 다음을 포함합니다 : 화학적 산업 기준 hg20592 ~ hg20602-97의 부처 ; 시노펙 표준 sh3406-96, 기타 등등. 화학 산업의 부처의 기준은 유럽 체제로 분할됩니다, 미국 시스템과 기타 등등과 유럽 체제가 일반적으로 중국에서 사용됩니다. 당연하고 낮운영 압력과 작은 직경이 평평한 웰딩 플랜지를 타이핑하고 비행기 밀봉면이 사용될 수 있고 석면 고무판이 개스킷 소재로서 사용됩니다.
맞대기 용접 플랜지는 접속 보울트입니다, 재료가 Q235-A입니다, 2, 4 플랜지가 선택됩니다. 압력 등급, 재료와 플랜지의 기준은 다른 특징과 특성을 가지며, 그것이 사용에서 표준 어법 가치와 기능을 보증하기 위해, 사용에서 어떤 원칙과 방법에 따라 상응하는 기준에 따라 생산되고 처리됩니다.
a. 플라스틱 거품 백 패키지 b.Wove 백 패키지 c.Pallet Ｄ. 주문 제작됩니다.
우리의 평평한 철 공장은 생산을 위한 높은 능력을 가지거나, 배달 시간이 소량을 위해 35 일이거나, 당신이 그것을 위한 급속이면, 우리가 당신의 배송 날짜를 배열하고 만날 수 있습니다.
