제품 상세 정보:
|
| 상품 이름: | 맞대기 용접 플랜지 | 재료: | 탄소강 |
|---|---|---|---|
| 연결: | 용접 | 표준: | GB/ANSI /JIS/DIN |
| 포장: | 표준 포장 | 용법: | 물 가스 석유를 운반하세요 |
| 강조하다: | 2.5MPa 엉덩이 웰딩 플랜지,플랜지를 용접하는 DN65 엉덩이,플랜지를 용접하는 파이프라인 엉덩이 |
||

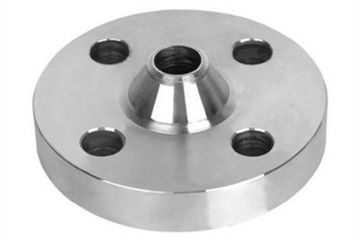

또한 하이넥 플랜지로 알려진 맞대기 용접 플랜지가 목과 파이프 과도기와 플랜지와 파이프와의 맞대기 용접 연결을 참조하는 일종의 관 이음입니다. 맞대기 용접 플랜지는 변형되도록 쉽고 잘 밀봉되지 않고, 넓게 사용합니다. 그것은 압력 또는 온도 또는 고온, 고압과 저온의 큰 변동과 파이프라인에 적합합니다. 가격은 상대적으로 값이 싸고 공칭 압력이 많아야 2.5MPa입니다 ; 그것은 비싸고 불타기 쉽고 폭발적 매체를 옮개서 또한 사용됩니다. 공칭 압력은 pn16mpa에 대한 것입니다.
표준 :GB / ANSI /JIS / DIN
연결 :용접
용법 :물 가스 석유를 운반하세요
엉덩이 웰딩 플랜지의 설치 순서 :
1. 무엇보다도, 엉덩이 웰딩 플랜지에 참여하기 전에, 연결된 녹슬지 않는 강관이음의 내부의와 외부면은 해결되어야 합니다.
2. 홈 벨소리와 플랜지 플레이트는 각각 연결될 파이프에 설치됩니다.
3. 삽입물 O-모양이 형성된 충돌 밀봉 링과 스테인레스 강 밀봉 링은 홈 벨소리와 플랜지 플레이트에서 양쪽에 설치했습니다. 밀봉 링의 내경은 파이프의 그것과 같습니다.
4. 그리고 나서 플랜지 구멍과 볼트를 연결하고, 대칭적으로 볼트 조립체를 강화하세요.
5. 엉덩이 웰딩 플랜지를 강화할 때, 관심은 각각 조인트의 봉합이 요구 규격에 도달하게 하기 위해 지불되어야 합니다.
탄소 강철 플랜지 맞대기 용접 플랜지 기술 데이터 시트로서의 아래 :
| 공칭 직경 | 16kg=l. 6MPa | ||||
| 외경 | 볼트 구멍 거리 | 볼트 직경 | 볼트 구멍 수 | 원판 두께 | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a. 플라스틱 거품 백 패키지 b.Wove 백 패키지 c.Pallet Ｄ. 주문 제작됩니다.
우리의 평평한 철 공장은 생산을 위한 높은 능력을 가지거나, 배달 시간이 소량을 위해 35 일이거나, 당신이 그것을 위한 급속이면, 우리가 당신의 배송 날짜를 배열하고 만날 수 있습니다.
