제품 상세 정보:
|

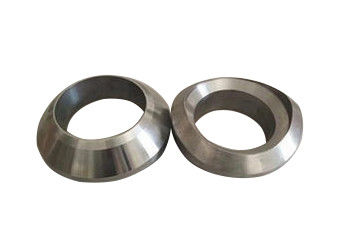

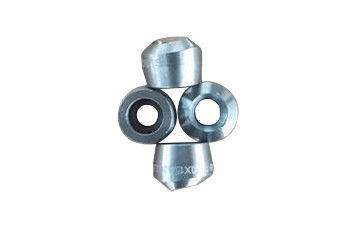

| 제품 이름:: | 스테인리스 개머리판쇠 용접 olet | 명세:: | DN6~DN100 |
|---|---|---|---|
| 기술:: | 톱질하고 기계로 가공 | 물자:: | 스테인리스 |
| 모양: | 동등한 것 | 기술: | 위조하는, 맞댄 용접 |
| 강조하다: | 스테인리스 맞댄 용접 관 이음쇠,스테인리스 Weldolet |
||
Olet는 또한 Olet 좌석, 안장 및 안장 유형 관 결합에게 불립니다. 그것은 티를 감소시키고 판을 강화하고 관 단면도 강화하기와 같은 분지 접속 방식 대신에 분지 연결의 관 이음쇠 강화를 위해 주로 사용됩니다. Olet에는 중간 교류 수로의 안전의 걸출한 이점이, 신뢰성, 가격 할인, 간단한 건축, 개선, 규격화 시리즈, 및 편리한 디자인 및 선택 있습니다. 특히 전통적인 Olet 연결 방법을 대체하기 위하여 점점 이용되는 두꺼운 벽 파이프라인, 및 고압, 고열, 대직경에서. Olet의 주력부대는 탄소 강철, 합금 강철, 스테인리스, 등을 포함하여 관과 동일한 물자를 가진 고품질 위조로, 만듭니다.
1. Olet 좌석 및 주요 관은 용접됩니다. Olet의 3개의 연결의 종류가 또는 다른 관과, 계기 및 벨브 있습니다: 개머리판쇠 용접 연결, 소켓 용접 연결 및 실을 꿴 연결.
2. 통용되는 제조 기준은 MSS sp 97, GB/t19326와 다른 기준을 포함합니다.
3. 용접 Olet는 완전한 위조에 의해 일반적으로 가공됩니다. Olet 구조는 Olet 주요 관 연결 끝, 보강 부속 및 연결로 끝 분할됩니다.
4. Olet의 외부 차원에는 대응 기준 규격이 있고, 주요 관을 가진 연결 모양은 강저 개머리판쇠 연결입니다.
10는, 용접의 강저 맞댄 용접의 (강저 용접)와 등심 용접의 조합으로 결정될 수 있는 단 하나 편들어진 V 강저입니다.
5. 분지 우두머리의 첫번째 사면 이상으로 다른 부분은 간격 전환 사면에 속하고 분지 우두머리의 강저에 속하지 않습니다.
6. 용접 간격을 산출할 때, 두번째 베벨은 처음 것에서 제외되고 산출될 것입니다. 위치에 실제적인 용접에서는, 용접의 간격은 첫번째 빗면을 도달할 수 있습니다.
T 관 개머리판쇠 용접 Olet 스테인리스 관 이음쇠 자료표를 금속을 붙이십시오
| 타자를 치십시오 | 연결된 유형 | ||
| 용접되는 GB19326 소켓 | GB 19326 관 실 | 개머리판쇠 용접되는 GB 19326 | |
| 표준 | SOL (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q, FG12) | WOL (MSS SP-97 Q/FG13) |
| Nipolet | SNL (Q.TG/14) | TNL (Q.FG14, SHB-PO1) | WNL (Q/FG14) |
| (45°) Latrolet | SEL (Q.TG/15) | TLL (Q/FGlx SHB-PO1) | WLL (Q/FG15) |
| (1 5D) Elbolet | TEL (Q/FG1Q SHB-PO1) | WEL (Q/FG16) | |
T 관 개머리판쇠 용접 Olet 스테인리스 관 이음쇠 자료표를 금속을 붙이십시오
| 명목상 직경 | 적응된 주요 관의 명목상 직경 | L | E | ||||||
| mm | 에서 | mm | 에서 | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1/4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1/2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1/2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1/4 | 65 | 2.1/2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1/2 | 65 | 2.1/2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1/2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1/2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
1개는, 거기 파이프라인 분지의 디자인에 있는 파이프라인 물자를 위한 특별한 규칙입니다.
2개에는, 주요 관 파이프라인 물자 급료를 위한 규칙이라고 칭하는 Olets의 다른 유형을 위한 명확한 기술적인 규칙이 있습니다.
3개는 표준 티에 의해, 일반적으로 대직경 Olet (주요 관의 1/2 이상) 작은 직경 Olet는 외국에서 널리 이용되고 중국에 있는 관련된 기준이 있는 Olet 세트에는에 의해 연결되는 그러나, 연결됩니다.
4개는, 힘과 긴장 필요조건에 유리한 작은 직경 Olet 사용됩니다. 관은 기준에 따라 제조, 안전한과 믿을 수 있는 입니다.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 금속 T 관 개머리판쇠 용접 Olet 스테인리스 관 이음쇠 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
