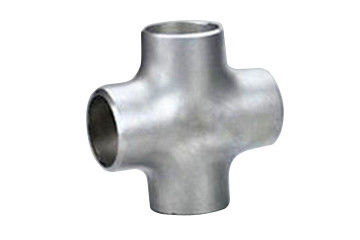

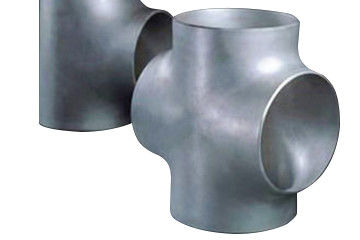

제품 상세 정보:
|
| 제품 이름:: | 스테인리스 개머리판쇠 용접 십자가 | 크기:: | 표준 사이즈 |
|---|---|---|---|
| 크기 범위:: | DN15-DN1200 | 연결 형태:: | 의 실, 플랜지 용접 |
| 연결: | 용접, 남성 | 포장: | 나무로 되는 케이스 |
1개는, 십자가 주요 관의 분지 관에 사용되는 관 연결관입니다. 교차하는 티는 동등한 직경으로 감소시키 직경 분할되골.
2개는, 동등한 직경 십자가 티의 분사구 끝 같은 크기입니다; 감소시키는 교차하는 티의 주요 분사구 크기는 동일하, 분지 관의 분사구 크기는 주요 관의 그것 보다는 더 작습니다.
3개는, 십자가의 제조공정 주로 유압에게 부불고 뜨거운 누르기 포함합니다.
4개는, 교차하는 티의 유압에게 부부는 특별한 수압기를 교차하는 티와 동일한 직경을 가진 관 공백으로 액체를 주사하기 위하여 이용하기 위한 것입니다.
5개는 내밀기 위하여, 수압기의 2개의 수평한 옆 실린더 관 공백, 관 공백의 양 됩니다 더 작게, 관 공백 증가에 있는 액체 압력 동시에 움직입니다.
옆 실린더에 있는 액체 압력의 두 배 활동의 밑에 거푸집의 안 구멍에 따라서 6개, 금속 물자 교류 및 관은 분지 관을 비우고 확장합니다.
7개는, 교차하는 티의 뜨거운 형성 교차하는 티의 직경의 크기에 교차하는 티의 직경 보다는 더 큰 관 공백을 평평하게 하고, 기지개 분지 관의 위치에 구멍을 열기 위한 것입니다.
8개는, 관 공백 격렬합니다, 죽고, 기지개 분지 관의 거푸집으로 끼워넣으십시오 형성으로 끼워넣어; 압력의 효력의 밑에.
9개는 분지 관의 방향에, 광선 압축의 과정에서, 관 공백 금속 흐르고 거푸집의 뻗기의 밑에 형성합니다 분지 관을 광선으로 압축됩니다.
10는 높은 생산 효율성을 가진 1 내에, 십자가의 유압 부부는 과정 형성될 수 있습니다; 이음새가 없는 십자가의 유압 부불기 과정이 장비의 큰 톤량을 요구하기 때문에.
11, 그것은 표준 벽 간격 십자가의 제조를 위해 주로 dn400 보다는 더 적은 사용됩니다.
12는, 십자가의 뜨거운 누르 과정을 위해 필요로 한 장비의 톤량 감소됩니다.
13에는 물자에, 뜨거운 눌러진 십자가 낮 탄소 강철, 합금 강철 및 스테인리스를 위해 적당한 넓은 적응성이 있습니다; 특히 크 직경과 두꺼운 관 벽 십자가를 위해, 이 형성 과정은 보통 채택됩니다.
14의 개머리판쇠 용접 십자가는 뜨거운 누르거나 위조해서 강철로 만든 관 이음쇠입니다. 그것의 연결 모양은 직접 개머리판쇠 용접 교차하는 강관입니다.
15는, 개머리판쇠 용접 십자가의 주요 제조 기준 일반적으로 GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, Hg/T21631, SY/T0510입니다.
1. 기준: GB12459-90, gb12401-90, ASME/ANSI b16.9, DIN, JIS, 등.
2. 물자: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, 등.
3. 명세: DN15에서 DN600에 이음새가 없는; DN15에서 DN1200에 이어 맞추는.
4. 지상 처리: 모래 분사, 소금물에 절이고 닦는 회전.
5. 벽 간격: 1.2mm-6mm r = 1.5D.
6. 연결 형태: , 빠른 집합 용접, 실, 플랜지.
7. 특징과 재산: 큰 온도 다름 저항; 정상적인 압력 16MPa; 강한 내식성; 정밀도; 벽 간격.
스테인리스 관 이음쇠 자료표의 스테인리스 티 개머리판쇠 용접 십자가
| 명목상 직경 | 외부 직경 | 끝에 센터 | |||||
| D1 | D2 | ||||||
| DN | NPS | 시리즈 A | 시리즈 B | 시리즈 A | 시리즈 B | C | M |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
그것은 석유화학 제품, 석유 가스 파이프라인 기술설계, 천연 가스 파이프라인 기술설계, 화학 공장, 발전소, 조선소, 낙농장, 음식, 맥주, 음료, 약제에서 널리 이용됩니다, 화장품과 다른 산업 분야.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
스테인리스 관 이음쇠 공장의 우리의 스테인리스 티 개머리판쇠 용접 십자가에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
