제품 상세 정보:
|
| 제품 이름:: | 소켓 용접 플랜지 | 기준:: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 생산 과정:: | 완전한 위조 | 바다표범 어업 표면 모양:: | RF, MFM, TG, RJ |
| 신청: | 의 석유 산업 | 포장: | 칼라 박스 또는 주문을 받아서 만드는 |
| 하이 라이트: | 소켓 용접 플랜지 용접,Cs 탄소 강철은 이음쇠 플랜지를 붙였습니다 |
||

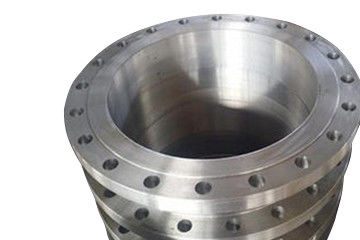

소켓 용접 플랜지는 관 끝이 플랜지 반지 사다리로 삽입될 때 관 끝 및 외부에 용접된 플랜지를 나타납니다. 목 유무 2개의 종류가 있습니다. 목을 가진 플랜지에는 좋은 단단함이, 작은 용접 개악 및 좋은 있어 성과를 밀봉하.
그것은 1.0의 압력을 가진 상황에서 사용될 수 있습니다 ~ 10.0MPa. 배를 위한 B 플랜지는 또한 높은 바다표범 어업 필요조건을 가진 경우에서 이용되는 소켓 용접 플랜지입니다. 디자인 도중, 소켓 용접 플랜지는 완전한 플랜지로 검사될 수 있습니다.
소켓 용접은 용접을 위한 벨브 몸통으로 관을 늘이기 위한 것입니다. 형성 후에, 그것은 내부 실 연결과 유사합니다. 일반적으로 말하자면, 소켓 용접에 2" 이하 탄소 강관 더 및 스테인리스 관이 있습니다. 개머리판쇠 용접은 또한 소매를 미끄러지기의 플랜지 플랜지를 붙이기와 같은 2" 이하 스테인리스 관을 위해 이용됩니다; 개머리판쇠 용접은 티타늄 관, 이중 단계 강철, 니켈 기본적인 합금, 등을 위해 기본적으로 이용됩니다.
1. 소켓 용접은 개머리판쇠 용접은 맞댄 용접을 형성하는 그러나, 등심 용접을 형성합니다.
2. 맞댄이음은 용접 합동의 힘과 긴장 상태에 따라 소켓 합동 보다는 더 낫습니다, 그래서 맞댄이음은 고압 수준 및 나쁜 서비스 상태의 상황에서 이용되어야 합니다.
3. 소켓 용접은 작은 관 직경 보다 적거나 같은 경제적인 Dn40를 위해 일반적으로 이용됩니다.
4. 개머리판쇠 용접은 일반적으로 Dn40를 위해 이상에 이용됩니다. 소켓 용접의 연결 모양은 작 직경 5.의 용접을 위해 주로 이용됩니다. 일반적으로, 작은 직경 관의 벽 간격은 얇고, 비틀거리고 제거하기 쉽, 개머리판쇠 용접은 어렵습니다, 그래서 소켓 용접을 위해 더 적당합니다.
6. 더하여, 소켓 용접에는 보강의 기능이 있습니다, 그래서 고압의 밑에 자주 사용합니다.
1. 소켓 플랜지의 기본적인 모양은 목 편평한 용접을 가진 플랜지의 그것과 동일하.
2. 플랜지의 안 구멍에 소켓의 단면도가 있습니다, 관은 소켓으로 삽입되고 용접되고, 용접의 원형은 플랜지의 뒤에 용접됩니다.
3. 소켓 플랜지와 관 가장자리 사이 간격이 있기 때문에, 부식을 일으키는 것은 쉽습니다.
4. 다른 용접이 안쪽으로 용접되는 경우에, 이 부식은 피할 수 있습니다.
5. 양측에 용접된 소켓 플랜지의 피로 힘은 편평한 플랜지의 그것 보다는 더 높은 5%이고, 정적 강도는 동일하.
6. 소켓 플랜지의 이 종류가 사용될 경우, 그것의 안 직경은 관의 그것과 동일하. 소켓 플랜지는 명목상 직경을 가진 관에서만 적용 가능합니다 150 이하.
1의 바다표범 어업 표면 유형: RF, MFM, TG, RJ
2의 물자: 탄소 강철: ASTM A105의 20 × Q235, 16Mn, ASTM A350 LF1, LF2 CL1/Cl2, LF3 CL1/Cl2, ASTM a694 F42, F46, F48, F50, f52, f56, F60, F65, F70;
3의 스테인리스: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
4의 합금 강철: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22의 st45.8/Ⅲ;
5의 제조 기준: ANSI B16.5, HG20619-1997, GB/T9117.1-2000-GB/T9117.4-200, HG20597-1997.
6의 연결 형태: 플랜지 견과, 놀이쇠 연결.
7의 생산 과정: 직업적인 전반적인 위조, 위조 제조, 등.
8의 가공 형태: 높은 정밀도 CNC 선반 돌고, 일반적인 선반 끝마무리, 아르곤 아크 용접 그리고 다른 가공.
9의 신청 범위: 보일러 및 팔꿈치 식품 산업, 등을 각인하는 압력 용기, 석유, 화학 공업, 조선, 제약 산업, 야금술, 기계장치.
1개는, 거기 경사지기의 아무 문제도 없습니다; 맞댄이음과 틀린 가장자리의 아무 문제도 없습니다; 용접 위치는 편평한 용접에 맞출 수 있습니다.
용접이 좋지 않던 후에 2개, 사람은 긴장 상태, 및 불완전한 용접이 있게 쉽다는 것을 입니다, 관 체계에 있는 간격이 있습니다.
3개의 소켓 용접은 균열 부식 과민한 매체에 사용된 관 체계 및 높은 청소 필요조건을 가진 관 체계를 위해 적당하지 않습니다.
4개는, 더욱, 또한 극초단파 압력 파이프라인, 작은 직경 파이프라인 조차의 벽 간격, 아주 크, 개머리판쇠 용접은 가능한 많이 용접하는 소켓을 피하기 위하여 이용될 수 있습니다.
| 소켓 용접 플랜지 | |||||||||||||||||
| DN | 강관의 외부 직경 | 연결 크기 | 플랜지 간격 | 플랜지의 안쪽 직경 B1 |
소켓 | 플랜지 목 | 고도 | 이론적인 무게 | |||||||||
| 플랜지 외부 직경 | 볼트 구멍 중심 원형의 직경 | 볼트 구멍 직경 | 볼트 구멍의 수 | 실 | B2 | U | N | R | |||||||||
| A | B | A | B | A | B | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
보일러와 압력 용기, 석유, 화학 공업, 조선, 약학, 야금술, 기계장치, 팔꿈치 음식과 다른 기업 각인.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 강철 평지 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
