제품 상세 정보:
|
| 재료: | 탄소강 | 연결: | 용접 |
|---|---|---|---|
| 크기: | 1/8' ~ 6' | 애플리케이션: | 파이프, 오일, 가스 등을 연결하십시오. |
| 기준: | DIN, ANSI | 포장: | 표준 포장 |
| 하이 라이트: | A105 탄소강 오리피스 플랜지,B16.5 탄소강 오리피스 플랜지,ASME B16.5 오리피스 플랜지 세트 |
||

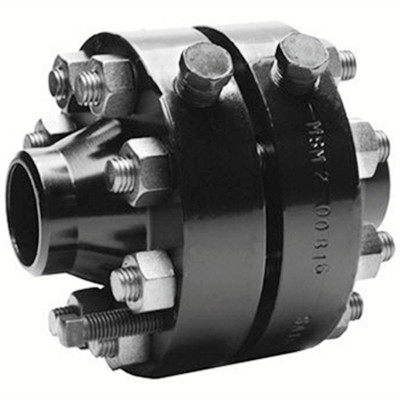

탄소강 오리피스 플랜지, 연결 모드가 일반 플랜지와 다릅니다.오리피스 플레이트 플랜지는 오리피스 플레이트 유량계에 의해 파이프라인에 연결된 오리피스 플레이트입니다.오리피스 플레이트는 양쪽의 플랜지에 의해 중앙에 고정되며 플랜지의 압력 측정 지점을 통해 차압 트랜스미터로 유도되어 유량을 측정합니다.
크기:DN10-DN3000
압력: 150LB-2500LB
재질: ASTM A105/105N;A36
벽 두께: STD, SCH40, XS, SCH60, SCH80
ASME/ANSI B16.5 A105 Class150 탄소강 오리피스 플랜지 기술 데이터 시트는 아래와 같습니다.
| 공칭 직경 | 크기(mm) | ||||
| 직경 D | D1 | 볼트 구멍 직경 | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 삼 |
| 32 | 140 | 100 | 18 | 76 | 삼 |
| 40 | 150 | 110 | 18 | 84 | 삼 |
| 50 | 165 | 125 | 20 | 99 | 삼 |
| 65 | 185 | 145 | 20 | 118 | 삼 |
| 80 | 200 | 160 | 22 | 132 | 삼 |
탄소강 오리피스 플랜지는 오리피스 판, 플랜지 중심, 파이프 중심 및 개스킷의 중심이 동심이어야 하고 다른 중심성은 0.002d/β를 초과하지 않아야 합니다. 오리피스 판의 양압 및 음압 방향은 다음과 일치해야 합니다. 매체의 흐름 방향.
탄소강 오리피스 플랜지는 쌍으로 나타나는 오리피스 유량계의 구성 요소입니다.재료 흐름은 흐름 오리피스의 양쪽 압력 차이를 사용하여 공식에 따라 계산할 수 있습니다.
