제품 상세 정보:
|
| 재료: | 탄소강 | 연결: | 용접 |
|---|---|---|---|
| 크기: | 1/8' ~ 6' | 애플리케이션: | 파이프 연결 |
| 기준: | DIN, ANSI, GB/T | 포장: | 표준 포장 |
| 하이 라이트: | B16.5 탄소강 블라인드 플랜지,DN100 탄소강 블라인드 플랜지,ANSI B16.5 rf 블라인드 플랜지 |
||

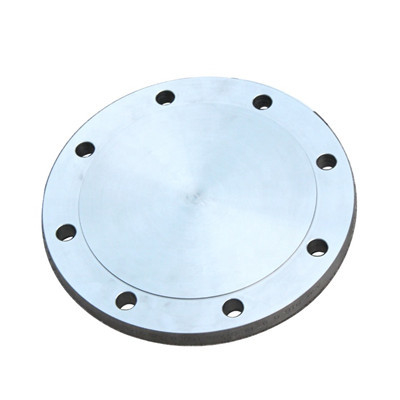

탄소강 블라인드 플랜지는 플랜지 커버라고도하며 일부는 파이프 플러그라고도합니다.중간에 구멍이 없는 플랜지로 배관의 개구부를 막는데 사용합니다.기능은 블라인드 씰이 탈착식 씰링 장치이고 헤드 씰이 다시 열릴 준비가 되어 있지 않다는 점을 제외하고 헤드 및 파이프 캡의 기능과 동일합니다.
크기: 15mm-6000mm
표준: ANSI, DIN, ASTM
압력: 150#-2500# 5K-20K
벽 두께:SCH 5s-SCH XXS
ANSI B16.5 단조 DN100 클래스 150 RF 탄소강 블라인드 플랜지 기술 데이터 시트:
| 공칭 직경 | 크기(mm) | ||||
| 직경 D | D1 | 볼트 구멍 직경 | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 삼 |
| 32 | 140 | 100 | 18 | 76 | 삼 |
| 40 | 150 | 110 | 18 | 84 | 삼 |
| 50 | 165 | 125 | 20 | 99 | 삼 |
| 65 | 185 | 145 | 20 | 118 | 삼 |
| 80 | 200 | 160 | 22 | 132 | 삼 |
| 100 | 220 | 180 | 24 | 156 | 삼 |
| 125 | 250 | 210 | 26 | 184 | 삼 |
탄소강 블라인드 플랜지는 변형이 쉽지 않고 밀봉이 잘되어 널리 사용됩니다.압력이나 온도의 변동이 큰 파이프라인이나 고온, 고압, 저온의 파이프라인에 적합합니다.장점은 가격이 비교적 저렴하고 공칭 압력이 2.5MPa를 초과하지 않는다는 것입니다.고가의 매체를 운반하는 파이프라인에도 사용됩니다.
탄소강 SW 플랜지는 화학 산업, 건설, 상수도, 배수, 석유, 소방, 전력, 항공 우주, 조선 및 기타 기본 프로젝트에서 널리 사용됩니다.
