제품 상세 정보:
|
| 재료: | 탄소강 | 크기: | 3/4'',1/8' ~ 6' |
|---|---|---|---|
| 연결: | 용접 | 기준: | DIN, ANSI, ASTM, GB |
| 애플리케이션: | 오일, 석유, 파이프 연결 | 포장: | 나무 케이스, 가방 |
| 하이 라이트: | B16.5 탄소강 WN 플랜지,SCH40 탄소강 WN 플랜지,SCH80 탄소강 WN 플랜지 |
||

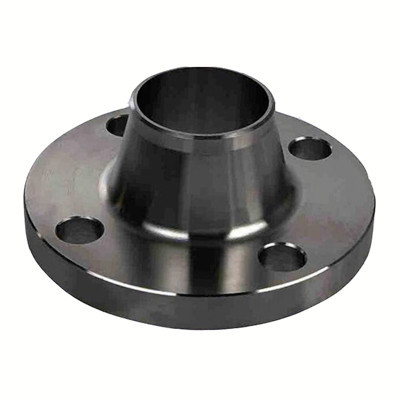

탄소강 WN 플랜지는 내부 및 외부 레이어 모두에 용접되어야 합니다.일반적으로 중압 및 고압 파이프라인에 사용됩니다.파이프라인의 공칭 압력은 0.25 ~ 2.5MPa 사이입니다.
탄소강 WN 플랜지는 오목한 볼록한 밀봉 표면 연결을 채택하고 설치가 복잡하므로 인건비, 설치 방법 및 보조 재료 비용이 상대적으로 높습니다.
강도: 0.6-2.5MPa
직경: DN15-DN400
자료: A105,16Mn, 20#
표준: DIN, ASME, ASME B16.5
ASME/BS B16.5 SCH40 SCH80 ASTM A105 탄소강 WN 플랜지 기술 데이터 시트는 아래와 같습니다.
| NS | 지름 | 연결 크기 | 플랜지 두께 | |||||
| NS | NS | NS | 케이 | 엘 | 미디엄 | NS | 씨 | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
탄소강 WN 플랜지는 변형이 쉽지 않고 밀봉이 잘되어 널리 사용됩니다.압력 또는 온도의 변동이 큰 파이프라인, 고온, 고압 및 저온 파이프라인 또는 2.5MPa 이상의 파이프라인 및 밸브 연결에 적합합니다.
탄소강 WN 플랜지는 주로 석유, 화학 산업, 조선, 약학, 야금, 기계, 식품 및 기타 산업에서 사용됩니다.
