제품 상세 정보:
|
| 재료: | SS304 SS316L | 연결: | 용접 |
|---|---|---|---|
| 기준: | DIN, ANSI, ASTM, GB | 크기: | 1/8"~2",1/2' ~ 6' |
| 애플리케이션: | 오일, 석유, 파이프 연결 | 포장: | 판지 /Wooden 상자 /Poly 나무 상자 |
| 하이 라이트: | ANSI B16.5 스테인리스강 플랜지,F51 스테인리스강 플랜지,A182 F51 WN 플랜지 |
||

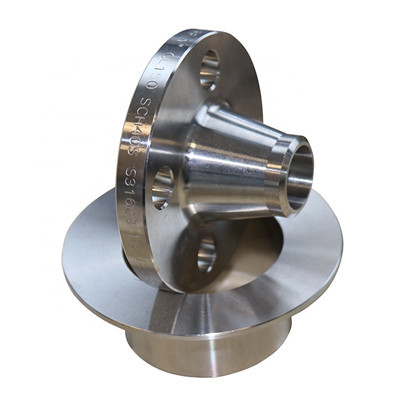

스테인레스 스틸 WN 플랜지는 플랫 용접 플랜지와 다른 용접 형태를 가지고 있습니다.넥 맞대기 용접 플랜지와 파이프 사이의 용접은 원주 용접이고 플랫 용접 플랜지는 필렛 용접입니다.넥 맞대기 용접 플랜지는 대부분 단조 강으로 만들어지며 플랫 용접 플랜지는 일반 강판으로 만들어집니다.
크기:DN15-2000
표준: DIN, ASME, ASME B16.5
자료: 스테인리스 304/316/304L/316L
압력: Class150/300/600/9001500/2500
ASTM A182 F51 F53 WN ANSI B16.5 스테인리스강 WN 플랜지 기술 데이터 시트는 아래와 같습니다.
| 공칭 직경 | 크기(mm) | ||||
| 직경 D | D1 | 볼트 구멍 직경 | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 삼 |
| 32 | 140 | 100 | 18 | 76 | 삼 |
| 40 | 150 | 110 | 18 | 84 | 삼 |
| 50 | 165 | 125 | 20 | 99 | 삼 |
| 65 | 185 | 145 | 20 | 118 | 삼 |
| 80 | 200 | 160 | 22 | 132 | 삼 |
| 100 | 220 | 180 | 24 | 156 | 삼 |
| 125 | 250 | 210 | 26 | 184 | 삼 |
스테인리스 S틸 WN 플랜지평평한 용접 플랜지는 아무렇게나 교체할 수 없습니다.제조 관점에서 플랫 용접 플랜지의 큰 내경은 무게가 작고 비용이 저렴하다는 것을 의미합니다.직경이 250mm보다 큰 넥 맞대기 용접 플랜지를 시험해야 하며 그 플랜지는 시험할 필요가 없다.
스테인리스 S틸 WN 플랜지 석유, 화학 산업, 배관, 소방, 전력, 항공 우주, 조선 및 기타 산업에 적합합니다.
