제품 상세 정보:
|
| 재료: | 탄소강 | 크기: | 1/8' ~ 6' |
|---|---|---|---|
| 애플리케이션: | 기름, 가스 등 | 기준: | DIN, ANSI, GB/T |
| 포장: | 표준 포장 | 압력: | 중간 압력 |
| 하이 라이트: | A105 탄소강 플랜지,ANSI DIN 탄소강 플랜지,A105 평면 용접 플랜지 |
||

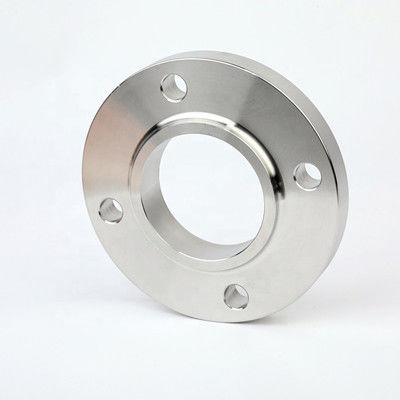

탄소강 평면 용접 플랜지는 변형이 쉽지 않고 밀봉이 잘되어 널리 사용됩니다.해당 강성 및 탄성 요구 사항과 합리적인 평면 용접 엷게 전환이 있습니다.용접 접합부와 접합면 사이의 거리가 크고 접합면에 용접 온도 변형이 없습니다.
사양: dn15-dn2000
재질: 304, 316, 316L 등
포장: 나무 케이스 또는 기타
공칭 압력: sch10s, sch20s 등
ANSI DIN 표준 A105 탄소강 플랫 용접 플랜지 기술 데이터 시트는 아래와 같습니다.
| NS | 외경 A1 |
연결 크기 | 플랜지 두께 | 플랜지 내경 | 홈 너비 | ||||||
| 플랜지 외경 | 케이 | 엘 | N | NS | |||||||
| NS | NS | NS | NS | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
탄소강 플랫 용접 플랜지는 복잡한 트럼펫 구조를 채택하여 압력 또는 온도의 변동이 큰 파이프 라인 또는 고온, 고압 및 저온의 파이프 라인에 적합합니다.일반적으로 PN이 2.5MPa보다 큰 파이프 라인과 밸브의 연결에 사용됩니다.고가의 가연성 및 폭발성 매체를 운반하는 파이프라인에도 사용됩니다.
탄소강 평면 용접 플랜지는 주로 보일러 및 압력 용기, 석유, 화학 산업, 조선, 약학, 야금, 기계, 식품 및 기타 산업에 사용됩니다.
