제품 상세 정보:
|
| 재료: | 탄소강 | 연결: | 용접 |
|---|---|---|---|
| 크기: | 3/4'',1/8' ~ 6' | 애플리케이션: | 파이프 연결 |
| 기준: | DIN, BSP, ANSI | 압력: | PN2.5, PN10 |
| 하이 라이트: | CLASS150 탄소강 플랜지,ASTM A105 탄소강 플랜지,DN80 PN16 PL 플랜지 |
||
탄소강 PL 플랜지는 몸체 재질이 탄소강 플랜지 또는 끝 플랜지인 커넥터를 나타냅니다.플랜지 재료에는 단조 A105 또는 Q235B, 10#, 20#, A3 강, Q345B, 45 강 등이 포함됩니다.
크기: 1/2"-60"
압력: 150#-2500#
직경 범위: dn15-dn1000
제품 재질: A105 16Mn 20#
제품 기능: 내식성

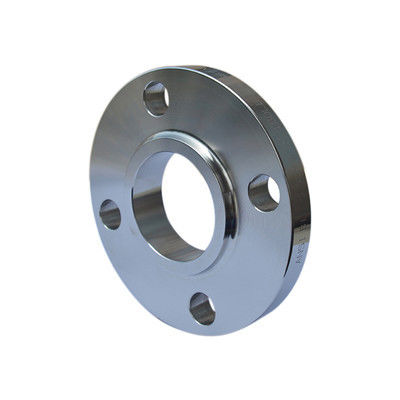

ASTM A105 CLASS150 Q235 DN80 PN16 탄소강 PL 플랜지 기술 데이터 시트는 아래와 같습니다.
| NS | 외경 A1 |
연결 크기 | 플랜지 두께 | 플랜지 내경 | 홈 너비 | ||||||
| 플랜지 외경 | 케이 | 엘 | N | NS | |||||||
| NS | NS | NS | NS | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27. 5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34. 5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 6 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | M20 | 26 | 221.5 | 222 | 8 |
탄소강 PL 플랜지는 국가 표준에서 요구하는 크기와 공차 범위에 따라 생산됩니다.일반적으로 플랜지 표면은 녹을 방지하기 위해 전기도금층(황아연, 백아연 등)을 하거나 방청유를 칠하고 방청도료를 뿌립니다.
탄소강 PL 플랜지는 화학 산업, 건설, 상수도, 배수, 석유, 경공업, 냉동, 위생, 배관, 소방, 전력, 항공 우주, 조선 등과 같은 기본 프로젝트에 널리 사용됩니다.
