제품 상세 정보:
|
| 재료: | 스테인레스 스틸 | 연결: | 용접 |
|---|---|---|---|
| 크기: | 1/8' ~ 6' | 애플리케이션: | 파이프, 가스 등 연결 |
| 기준: | DIN, ANSI, GB/T | 포장: | 표준 포장 |
| 하이 라이트: | ASTM A182 스테인리스강 플랜지,304 스테인리스강 플랜지,ASTM A182 PL 플랜지 |
||

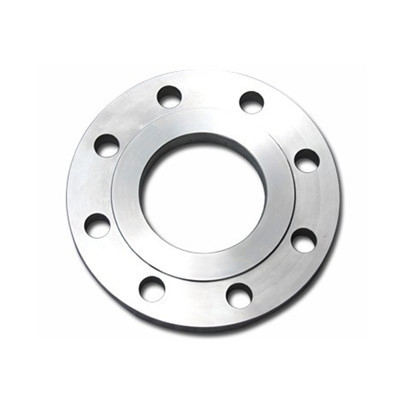

스테인레스 스틸 PL 플랜지는 편리한 재료 획득, 간단한 제조, 저렴한 비용 및 광범위한 적용의 장점이 있습니다.그러나 강성이 약하여 수급, 가연성, 폭발 및 고진공도가 요구되는 화학 공정 배관 시스템 및 고위험 및 극한 위험이 있는 경우에는 사용하지 않아야 합니다.밀봉면 유형에는 평면과 볼록면이 있습니다.
크기: 1/2"-60"
압력: 150#-2500#
직경: PN16-PN100
표준: ANSI, DIN, GB, ASME
ASTM A182 304 금속 파이프 피팅 스테인레스 스틸 PL 플랜지 기술 데이터 시트는 아래와 같습니다.
| NS | 지름 | 연결 크기 | 플랜지 두께 | 내경 | 이론적인 무게 | ||||||
| NS | NS | NS | 케이 | 엘 | 미디엄 | NS | 씨 | NS | NS | 킬로그램 | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
스테인레스 스틸PL 플랜지는 pn2.5, pn6, PN10, PN16 및 PN25의 압력을 갖는 가장 일반적인 플랜지입니다.용접 형태는 용접을 위해 플랜지에 파이프를 삽입하는 것입니다.플랫 용접 플랜지의 재질에는 304,316,316l이 포함됩니다.
스테인레스 스틸PL 플랜지는 화학 산업, 건설, 상수도, 배수, 석유, 경공업, 냉동, 위생, 배관 등과 같은 기본 프로젝트에 널리 사용됩니다.
