제품 상세 정보:
|
| 재료: | 탄소강 | 크기: | 1/2"-48"(DN15-DN1200) |
|---|---|---|---|
| 표면 처리: | 뜨거운 아연 도금/검정 | 기준: | DIN, JIS, ANSI, ASME, GB |
| 용법: | 파이프 라인, 가스 결합 | 두께: | 2mm-50mm |
| 하이 라이트: | 2500 Lbs 탄소강 플랜지,ASME B16.5 탄소강 플랜지,2500 Lbs IF 일체형 플랜지 |
||

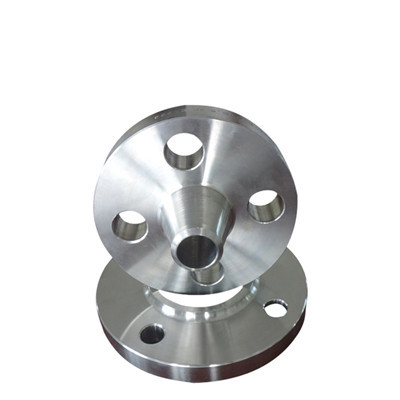

탄소강 일체형 플랜지는 긴 목으로 맞대기 용접됩니다.외관상 일체형 플랜지 파이프 끝단은 맞대기 용접 플랜지 파이프 끝단보다 두껍고 일체형 플랜지의 내경은 PN1.6MPa 및 dn450을 제외하고 호칭 직경과 동일합니다.
외경:1/2"-24"
크기:DN15-DN2000
압력: Class150/300/600
표준: ANSI, DIN, GB, ISO, ASME
ASME B16.5 Class 150 ~ 2500lbs IF 탄소강 일체형 플랜지 기술 데이터 시트는 아래와 같습니다.
| 공칭 직경 | 크기(mm) | ||||
| 직경 D | D1 | 볼트 구멍 직경 | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 삼 |
| 32 | 140 | 100 | 18 | 76 | 삼 |
| 40 | 150 | 110 | 18 | 84 | 삼 |
| 50 | 165 | 125 | 20 | 99 | 삼 |
| 65 | 185 | 145 | 20 | 118 | 삼 |
| 80 | 200 | 160 | 22 | 132 | 삼 |
탄소강 일체형 플랜지는 높은 목 높이와 상대적으로 두꺼운 벽 두께를 가지고 있습니다.적용 측면에서 일체형 플랜지는 장비와 연결된 플랜지입니다.일체형 플랜지는 주로 장비 제조에 사용되며 파이프라인 설계에는 거의 사용되지 않습니다.
탄소강 일체형 플랜지는 주로 보일러 및 압력 용기, 석유, 화학 산업, 조선, 약학, 야금, 기계, 스탬핑 팔꿈치, 식품 및 기타 산업에 사용됩니다.
