제품 상세 정보:
|
| 재료: | SS304 SS316L | 기준: | DIN, ANSI, ASTM, GB |
|---|---|---|---|
| 크기: | 주문을 받아서 만들어진 크기 | 애플리케이션: | 건설, 파이프 연결 |
| 포장: | 나무 케이스 | 공예: | 맞대기 용접 |
| 하이 라이트: | 클래스 600 스테인리스강 플랜지,ASME B16.5 스테인리스강 플랜지,ASME B16.5 일체형 플랜지 |
||

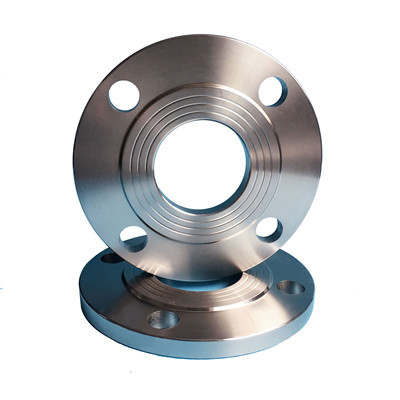

스테인레스 스틸 일체형 플랜지는 일종의 맞대기 용접 강관 플랜지에 속합니다.다양한 국내 표준에서 if는 일체형 플랜지를 나타내는 데 사용됩니다.고압의 배관에 주로 사용됩니다.생산 공정은 일반적으로 주조입니다.일체형 플랜지의 파이프 끝은 맞대기 용접 플랜지의 파이프 끝단보다 두껍고 일체형 플랜지의 내경은 PN1.6MPa 및 dn450을 제외하고 호칭 직경과 동일합니다.
크기: 1/2" ~ 48"
압력 등급: 150-2500LBS
표준: ANSI, DIN, GB, ASME
재료 등급:304/304L/316/316L
ASME b16.5 316L 6인치 class600 스테인리스강 일체형 플랜지 기술 데이터 시트는 아래와 같습니다.
| 공칭 직경 | 크기(mm) | ||||
| 직경 D | D1 | 볼트 구멍 직경 | D2 | NS | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 삼 |
| 32 | 140 | 100 | 18 | 76 | 삼 |
| 40 | 150 | 110 | 18 | 84 | 삼 |
| 50 | 165 | 125 | 20 | 99 | 삼 |
| 65 | 185 | 145 | 20 | 118 | 삼 |
| 80 | 200 | 160 | 22 | 132 | 삼 |
| 100 | 220 | 180 | 24 | 156 | 삼 |
스테인레스 스틸 완전한플랜지는 일반적으로 융기된 표면(RF)입니다.가연성, 폭발성, 높고 극도로 위험한 조건에서 사용하는 경우 RF 표면이 아닌 볼록 오목 표면(MFM) 및 장부 홈 표면(TG)의 밀봉 표면을 선택할 수 있습니다.
