제품 상세 정보:
|
| 재료: | 탄소강 | 크기: | 1/2"-4 8",1/2' ~ 6' |
|---|---|---|---|
| 기준: | DIN, JIS, ANSI, ASME, GB | 용법: | 파이프 라인 결합 |
| 두께: | 성병, SCH80 | 포장: | 나무 케이스 |
| 하이 라이트: | ASME B16.47 탄소강 블라인드 플랜지,API605 탄소강 블라인드 플랜지,SER.B 탄소강 블라인드 플랜지 |
||

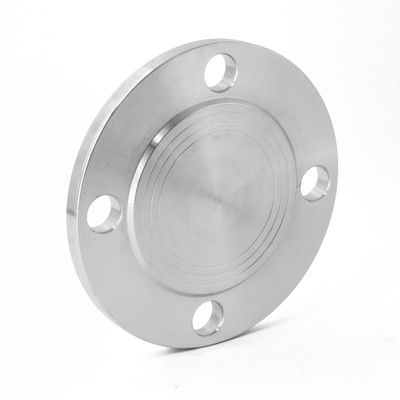

탄소강 블라인드 플랜지는 파이프 플러그를 밀봉하는 데 사용되는 중간에 구멍이 없는 플랜지입니다.기능은 용접 헤드 및 나사 파이프 캡의 기능과 동일하지만 블라인드 플랜지와 나사 파이프 캡은 언제든지 제거할 수 있지만 용접 헤드는 제거할 수 없습니다.
탄소강 블라인드 플랜지는 사용하기 쉽고 큰 압력을 견딜 수 있습니다.탄소강 블라인드 플랜지는 산업 파이프 라인에서 널리 사용됩니다.제품군에서 파이프 직경이 작고 압력이 낮은 경우 블라인드 플랜지가 일반적으로 사용되지 않지만 나사산 파이프 캡이 사용됩니다.
직경: DN15-DN600
공칭 압력: PN10-PN16
제품 재료: 20#, 16Mn, 304,316
ASME B16.47 SER.B API605 CLASS150 탄소강 블라인드 플랜지 기술 데이터 시트는 아래와 같습니다.
| 인치 | 공칭 직경 | 16kg=l.6MPa | ||||
| 외경 | 볼트 구멍 거리 | 볼트 직경 | 볼트 구멍 번호 | 플랜지 두께 | ||
| 3/8 | DN10 | 90 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 95 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 삼 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 26 |
| 8 | DN250 | 405 | 355 | 26 | 12 | 29 |
탄소강 블라인드 플랜지는 주로 보일러 및 압력 용기, 석유, 화학 산업, 조선, 약학, 야금, 기계, 식품 및 기타 산업에 사용됩니다.
