제품 상세 정보:
|
| 재료: | 탄소강 | 기준: | DIN, ANSI, GB/T |
|---|---|---|---|
| 크기: | 1/2''-72',1/2"-4 8" | 용법: | 파이프 라인 결합 |
| 두께: | 성병, SCH80 | 포장: | 나무로 되는 케이스 또는 깔판 |
| 하이 라이트: | 150LBS 탄소강 스레드 플랜지,ANSI B16.5탄소강 스레드 플랜지,탄소강 스레드 플랜지 ASTM A105 |
||

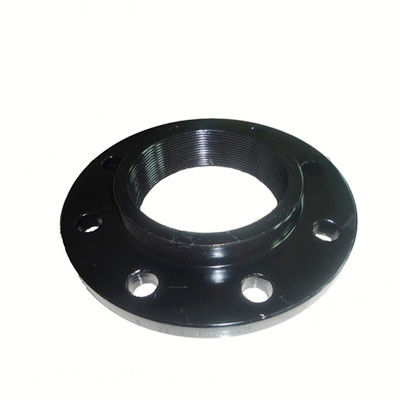

탄소강 나사산 플랜지는 두 개의 대구경 파이프의 연결 파이프 피팅입니다.일반적으로 두 개의 플랜지 플레이트에 여러 개의 고정 볼트가 추가됩니다.가소성이 좋고 강도가 낮습니다.적당량의 탄소원소를 첨가하면 단단해지고 가소성이 줄어들고 강도가 높아진다.
압력: 150-1500파운드
크기:DN15(1/2") ~ DN5000(200")
표준: ANSI, DIN, GB, ISO, ASME
ANSI B16.5 150LBS ASTM A105 탄소강 나사산 플랜지 기술 데이터 시트는 아래와 같습니다.
| 인치 | 공칭 직경 | 10kg=l.0MPa | ||||
| 외경 | 볼트 구멍 거리 | 볼트 직경 | 볼트 구멍 번호 | 플랜지 두께 | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 삼 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
탄소강 나사산 플랜지 연결은 높은 인장, 압축, 비틀림 및 전단 강도를 견뎌야 합니다.재료를 얻는 것이 편리하고 제조가 간단하고 비용이 저렴하며 널리 사용되지만 강성이 낮습니다.따라서 화학 시스템 및 가연성, 폭발성 및 고진공 요구 사항이 있는 위험한 상황에서 사용해서는 안 됩니다.
탄소강 나사 플랜지는 수자원 관리, 전력, 발전소, 파이프 라인 피팅, 산업, 압력 용기 및 기타 산업에서 널리 사용됩니다.
