제품 상세 정보:
|
| 재료: | 스테인레스 강 | 연결: | 용접 |
|---|---|---|---|
| 사이즈: | 1/8' ~ 6' | 용법: | 결합 관 선 |
| 압력: | 중간 압력 | 포장: | 표준 포장 |
| 하이 라이트: | SS304 6' 스테인리스강 플랜지,316L 1/8' 스테인리스강 플랜지,316L 1/8' 랩 조인트 플랜지 |
||

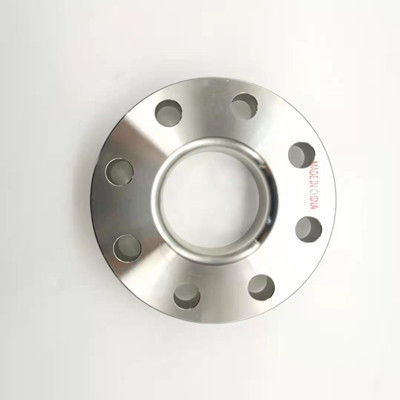

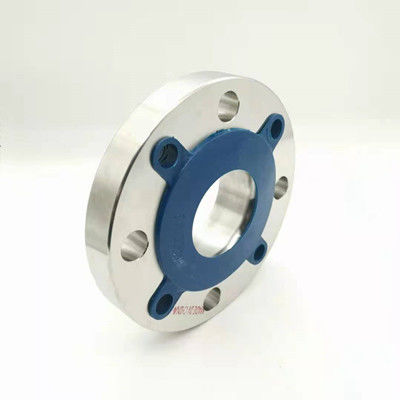

랩 조인트 플랜지는 이동식 플랜지 조각으로 일반적으로 급수 및 배수 액세서리와 일치합니다.제조사가 공장을 떠날 때, 익스팬션 조인트 양단에 플랜지가 있는데, 볼트로 프로젝트의 파이프라인 및 장비와 직접 연결됩니다.
랩 조인트 플랜지는 재료를 절약하는 것입니다.그 구조는 두 부분으로 나뉩니다.파이프의 한쪽 끝은 파이프와 연결되고 다른 쪽 끝은 맞대기 용접 링으로 만들어집니다.플랜지 플레이트는 저급 재료로 만들어지며 파이프 부분은 파이프와 동일한 재료로 만들어져 재료를 절약합니다.
지름: DN10 - DN600
자료: 304, 304L, 316, 316L
압력: 0.63MPa - 2.5MPa
표준: ASTM/ANSI, ISO, DIN
SS304 316L 스테인레스 스틸 플랜지 랩 조인트 플랜지 기술 데이터 시트는 아래와 같습니다.
| 사양 | ØD | d1 | d2 | NS | 시간 | 엘 | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 삼 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 삼 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | 시즌3 | 삼 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 삼 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
랩 조인트 플랜지는 비용을 절감합니다.파이프 재료가 특수하고 고가인 경우 Lap Joint Flange의 용접 비용은 동일한 재질의 용접 Flange보다 저렴합니다.
건설에 편리합니다.예를 들어, 연결하는 동안 해당 플랜지 볼트 구멍을 정렬하거나 향후 플랜지 볼트 구멍이 변경되는 것을 방지하기가 쉽지 않습니다.
NS.플라스틱 버블 백 패키지 b.Wove 백 패키지 c.Pallet d.맞춤형.
랩 조인트 플랜지는 화학, 건설, 상수도, 배수, 석유, 위생, 배관, 소방, 전력 및 기타 프로젝트에서 널리 사용됩니다.
