제품 상세 정보:
|
| 제품 이름:: | 스테인리스 소켓 용접 티 | 명세:: | DN6~DN100 |
|---|---|---|---|
| 압력:: | 3000/6000/9000LB | 기준:: | ASME B16.11 |
| 포장: | 판지 /Wooden 상자 /Poly 나무 상자 | 색깔: | 은 |
| 하이 라이트: | 9000LB SS 소켓 용접 이음쇠,9000LB 스테인리스 티 |
||

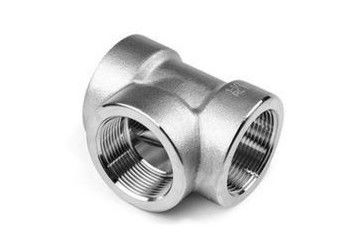

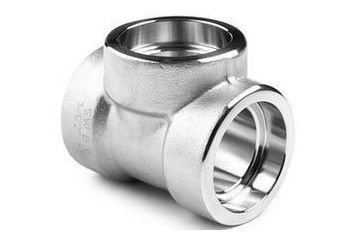

티는 주로 액체의 방향을 바꾸기 위하여 이용되고 주요 파이프라인의 분지 관에 이용됩니다. 티는 3개의 항구, i.e 1개의 인레트 및 2개의 출구, 또는 2개의 인레트 및 1 출구를 가진 화학 관 이음쇠의 종류입니다. T 모양과 Y 모양, 동등한 직경 분사구 및 동일한 3 또는 다른 파이프라인 집중을 위해 이용되는 흡진기 분사구가 있습니다. 소켓 용접 티는 티가 용접을 위한 관의 끼워넣어진 벽으로 삽입되다 관 연결 형태의 종류입니다.
개머리판쇠 용접에 관련된, 소켓 용접은 2"의 작은 직경 관을 위해 보통 이하에 이용됩니다. 소켓 용접은 등심 용접을 채택합니다. 높은 구조상 힘 필요조건 및 높은 누설 위험이 디자인에서 고려될 때, 소켓 용접한 합동은 더 나은 선택입니다. 소켓 용접한 합동의 피로 힘은 등심 용접과 기하학의 예리한 변화 때문에 개머리판쇠 용접한 합동의 그것 보다는 더 낮습니다. 그러나, 소켓 용접한 합동은 다른 기계적인 합동보다 아직도 우량합니다.
1. 그것은 누설 없이 가연성물질 매체, 300PSI에서 600psi에 유독하거나 비싼 매체 및 증기 수송하기 위하여 이용됩니다.
2. 동일한 구경과 더불어 ASME 관과 서만, 연결하십시오.
3. 그것은 파이프라인의 장기 가동을 위해 사용되고 더 나은 교류 특성을 제공할 수 있습니다.
4. 그것의 물자는 ASTM 물자이고 그것의 제조 기준은 ASME B16.11입니다. B16.11는 압력, 온도 등급, 차원, 포용력, ID 및 물자 수요량을 커버합니다. 일반적인 물자는 ASTM A105, A182 또는 A350입니다.
5. 소켓에 의하여 용접된 관 이음쇠를 위한 3개의 압력 종류가 있습니다: class3000, 6000 및 9000.
1개는 화학 성분 구상 필요조건에, 스테인리스 소켓 용접 티 뿐만 아니라 중요성을 두고, 또한 고압적인 뜨거운 굴곡을 위한 주요 관의 기계적인 성능 필요 조건에 중요성을 둡니다.
2, 그것은 간접으로 회전 과정을 통제하고 주요 관의 성과가 상대적으로 공정하다 그래야, 고압적인 뜨거운 굴곡의 관 만드는 과정 및 성과 다름은 항상 작습니다.
3개는, 스테인리스 소켓 용접 티 석유화학 제품, 석유 가스, 액화 가스, 화학 비료, 발전소, 원자력, 조선, 제지, 식품 위생, 도시 건축 및 다른 기업의 건축 그리고 정비에서 널리 이용됩니다.
4개는, 기업에서, 600 kg를 도달할 수 있는 관 이음쇠의 이 종류의 압력 더 높습니다. 생활에서는, 수관의 압력은 더 낮습니다, 일반적으로 16 kg.
5개의 소켓 용접은, 주로 2" 이하 탄소 강관 및 스테인리스 관의 용접에 사용된 용접을 위한 벨브 몸통으로 관을 연장하기 위한 것입니다.
6개의 개머리판쇠 용접은 저항 열을 제품의 용접에서 널리 이용되는 전체적인 끝 얼굴에 따라서 2개의 제품을 동시에 용접하기 위하여 이용하기 위한 것입니다.
스테인리스 티 9000LB SS 소켓 용접 이음쇠 자료표
| 명목상 직경 | 소켓의 깊이 | 소켓의 차원 | 벽 간격 | 소켓의 바닥에 센터 | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1/2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1. 좋은 내식성: 우수한 산과 알칼리 저항, 내식성, 녹 없음, 부식 없음, 박테리아 없음, 전기화학 부식 없음.
2. 고 영향도 저항: 유일한 충격 강도 기능은 현저하게 다른 단단한 벽 관과 비교되어 개량됩니다.
3. 좋은 열 절연제: 낮은 열 전도도, 좋은 열 절연제.
4. 긴 서비스 기간: UV와 방사선 증거는, 제품, 긴 서비스 기간 결코 퇴색하지 않을 것입니다.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 스테인리스 티 9000LB SS 소켓 용접 이음쇠 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
