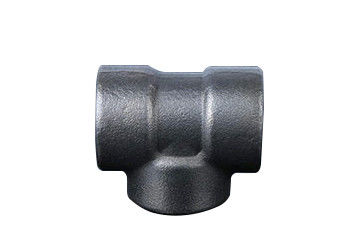

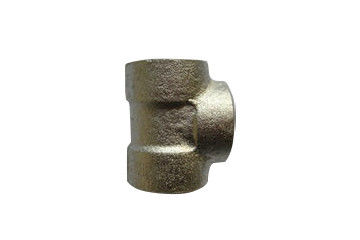

제품 상세 정보:
|
| 제품 이름:: | 탄소 강철 소켓 용접 티 | 생산 과정:: | 위조 |
|---|---|---|---|
| 물자:: | ASTM A105、 20#、 Q235 | 목적:: | 석유, 화학물질 |
| 모양: | 동등한 것 | 유형: | 티 |
| 하이 라이트: | Cs 소켓 용접 티,ASTM 소켓 용접 관 이음쇠 |
||
티, 일컬어 티 합동은, 주로 액체의 그리고 주요 파이프라인의 분지에 방향을 바꾸기 위하여 이용됩니다. 동등한 티의 분사구 끝은 같은 크기입니다; 티를 감소시키기의 주요 분사구 크기는 동일하, 분지 관의 분사구 크기는 주요 관의 그것 보다는 더 작습니다. 티를 만드는 2가지의 방법이 있습니다: 유압에게 부불고 뜨거운 누르기. 소켓 용접 티는 둥근 강철 주괴의 공백을 위조해서 주로 형성되는, 고압적인 관 연결 이음쇠의 종류 그리고 선반에 의해 그 때 가공해입니다. 소켓 관 시리즈는 3개의 연결 모양을 포함합니다: 소켓 용접 연결 (SW), 개머리판쇠 용접 연결 (BW) 및 실을 꿴 연결 (TR). 표준 소켓 관 이음쇠 ASME B16.11, Hg/T 21634-1996, MSS SP-83, MSS sp 79, MSS sp 97, MSS sp 95, GB/T 14383-2008, SH/t3410-96, gd2000, GD87, 40t025-2005, 등.
소켓 용접 티는 관 이음쇠의 연결 그리고 사용중에 있는 중요한 역할을 하는, 관에 관을 연결하는 부속입니다. 연결 방법에 따르면, 그것은 소켓 티, 실을 꿴 티, 플랜지 티 및 용접 티로 분할될 수 있습니다. 그것은 관과 동일한 물자의 만들어집니다.
기준: ASME B16.11, MSS SP-83, GB/T 14383-2008, 등.
물자: 탄소 강철
크기 범위: DN 6-100
압력 범위: 3000,6000,900LB
지상 처리: 반대로 기름; 반대로 회화
| 명목상 직경 | 소켓의 깊이 | 소켓의 차원 | 벽 간격 | 소켓의 바닥에 센터 | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1/2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1개의 소켓 용접은, 주로 2" 이하 탄소 강관 및 스테인리스 관의 용접에 사용된 용접을 위한 벨브 몸통으로 관을 연장하기 위한 것입니다.
2개의 개머리판쇠 용접은 저항 열을 제품의 용접에서 널리 이용되는 전체적인 끝 얼굴에 따라서 2개의 제품을 동시에 용접하기 위하여 이용하기 위한 것입니다.
3개의 소켓 용접은 등심 용접, 맞댄 용접 맞댄 용접 모양을 형성합니다. 개머리판쇠 용접은 힘과 긴장 상태에 있는 소켓 용접 보다는 더 낫습니다, 그래서 개머리판쇠 용접은 고압 상황 및 나쁜 분야에서 이용되어야 합니다.
4개의 소켓 용접은 작은 관 직경 보다 적거나 같은 Dn40를 위해 일반적으로 작 직경 벨브 및 관 관 이음쇠 및 경제적인 관 용접과 같은 사용됩니다. 개머리판쇠 용접은 Dn40의 위 그들을 위해 일반적으로 이용됩니다.
고압 등급에 그들은 개머리판쇠 용접인 그러나, 더 낮은 구경의 5개, 대부분 및 더 작은 압력 등급은 소켓 용접입니다.
6 및 100% 하자 탐지 시험은 개머리판쇠 용접이 아무 누설도 지키지 않도록 시행될 것입니다.
7개의 소켓 용접은 직경에 있는 다름이 요구되지 않습니다 용접, 개머리판쇠 용접을 삽입할 것을 요구합니다.
8개는, 개머리판쇠 용접의 필요조건 일반적으로 소켓 용접의 그것 보다는 더 높, 질은 용접 후에 좋습니다, 그래서 검출 방법은 상대적으로 엄격합니다.
소켓 용접은 자석 입자 또는 침투제 검사에 지배를 받는 그러나, 9개의 개머리판쇠 용접은 방사선 사진 검사에 지배를 받을 것입니다.
1개의 탄소 강철 소켓 용접 티는 석유화학 제품, 석유 가스, 액화 가스, 화학 비료, 발전소, 원자력, 조선, 제지, 식품 위생, 도시 건축 및 다른 기업의 건축 그리고 정비에서 널리 이용됩니다.
2개는, 기업에서, 600 kg를 도달할 수 있는 관 이음쇠의 이 종류의 압력 더 높습니다. 생활에서는, 수관의 압력은 더 낮습니다, 일반적으로 16 kg.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
