제품 상세 정보:
|
| 제품 이름:: | 스테인리스 Olet | 명세:: | DN6~DN600 |
|---|---|---|---|
| 기술:: | 톱질하고 기계로 가공 | 물자:: | SS304,304L316,316L 등등 |
| 모양: | Nipolet, Latrolet, Elbolet | 기술: | 개머리판쇠 용접, 실을 꿰는 소켓 welding& |
| 하이 라이트: | 스테인리스 맞댄 용접 이음쇠,Ss 맞댄 용접 이음쇠 |
||

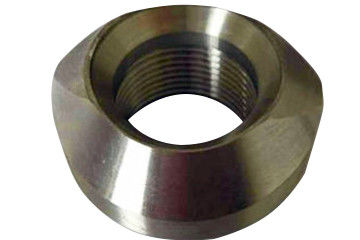

Olet는 또한 Olet 좌석, 안장 및 안장 유형 관 결합에게 불립니다. 그것은 티를 감소시키고 판을 강화하고 관 단면도 강화하기와 같은 분지 접속 방식 대신에 분지 연결의 관 이음쇠 강화를 위해 주로 사용됩니다. Olet에는 중간 교류 수로의 안전의 걸출한 이점이, 신뢰성, 가격 할인, 간단한 건축, 개선, 규격화 시리즈, 및 편리한 디자인 및 선택 있습니다.
특히 전통적인 Olet 연결 방법을 대체하기 위하여 점점 이용되는 두꺼운 벽 파이프라인, 및 고압, 고열, 대직경에서. Olet의 주력부대는 탄소 강철, 합금 강철, 스테인리스, 등을 포함하여 관과 동일한 물자를 가진 고품질 위조로, 만듭니다.
기준: MSS sp 97, GB/t19326 Q/FG11와 다른 기준.
물자: SS304,304L316,316L 등
3개의 연결의 종류: 개머리판쇠 용접 연결, 소켓 용접 연결 & 실을 꿴 연결.
Olet의 유형: Nipolet, Latrolet, Elbolet
|
유형 |
연결된 유형 |
||
|
용접되는 GB19326 소켓 |
GB 19326 관 실 |
개머리판쇠 용접되는 GB 19326 |
|
|
표준 |
SOL (MSS SP-97 Q.TG11) |
TOL (MSS SP-97 Q, FG12) |
WOL (MSS SP-97 Q/FG13) |
|
Nipolet |
SNL (Q.TG/14) |
TNL (Q.FG14, SHB-PO1) |
WNL (Q/FG14) |
|
(45°) Latrolet |
SEL (Q.TG/15) |
TLL (Q/FGlx SHB-PO1) |
WLL (Q/FG15) |
|
(1 5D) Elbolet |
|
TEL (Q/FG1Q SHB-PO1) |
WEL (Q/FG16) |
금속 T 개머리판쇠 용접 Olet 스테인리스 관 이음쇠 자료표
| 명목상 직경 | 적응된 주요 관의 명목상 직경 | L | E | ||||||
| mm | 에서 | mm | 에서 | STD | XS | xxs | STD | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1/4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1/2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1/2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1/4 | 65 | 2.1/2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1/2 | 65 | 2.1/2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1/2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1/2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
신청
1개는, 거기 파이프라인 분지의 디자인에 있는 파이프라인 물자를 위한 특별한 규칙입니다.
2개에는, 주요 관 파이프라인 물자 급료를 위한 규칙이라고 칭하는 Olets의 다른 유형을 위한 명확한 기술적인 규칙이 있습니다.
3개는 표준 티에 의해, 일반적으로 대직경 Olet (주요 관의 1/2 이상) 작은 직경 Olet는 외국에서 널리 이용되고 중국에 있는 관련된 기준이 있는 Olet 세트에는에 의해 연결되는 그러나, 연결됩니다.
4개는, 힘과 긴장 필요조건에 유리한 작은 직경 Olet 사용됩니다. 관은 기준에 따라 제조, 안전한과 믿을 수 있는 입니다.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 금속 Olet 스테인리스 관 이음쇠 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
