제품 상세 정보:
|
| 제품 이름:: | 스테인리스 개머리판쇠 용접 십자가 | 크기:: | 표준 사이즈 |
|---|---|---|---|
| 크기 범위:: | DN15-DN1200 | 연결 형태:: | 의 실, 플랜지 용접 |
| 연결: | 용접, 남성 | 포장: | 나무로 되는 케이스 |
| 하이 라이트: | 개머리판쇠 용접 316 스테인리스 이음쇠,교차하는 Ss316 관 이음쇠 |
||

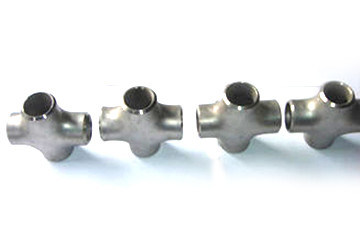

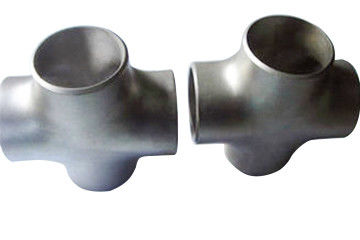

십자가는 주요 관의 분지 관에 사용되는 관 연결관입니다. 교차하는 티는 동등한 직경으로 분할될 수 있고 직경을 감소시켜서, 동등한 직경 십자가 티의 분사구 끝은 같은 크기입니다; 감소시키는 교차하는 티의 주요 분사구 크기는 동일하, 분지 관의 분사구 크기는 주요 관의 그것 보다는 더 작습니다. 십자가의 제조공정은 주로 교차하는 티, 내미는 수압기 움직임의 2개의 수평한 옆 실린더가 동시에 관 공백, 관 공백의 양 더 작게, 관 공백에 있는 액체 압력 증가하고, 옆 실린더에 있는 액체 압력의 두 배 활동의 밑에 거푸집의 안 구멍에 따라서 금속 물자 교류 및 관 공백 확장하다 분지 관을., 교차하는 티의 뜨거운 형성 되다와 유압에게 부불고 뜨거운 누르기, 교차하는 티의 유압에게 부부는 특별한 수압기를 동일한 직경을 가진 관 공백으로 액체를 주사하기 위하여 이용하기 위한 것입니다 포함합니다 교차하는 티의 직경의 크기에 교차하는 티의 직경 보다는 더 큰 관 공백을 평평하게 하고, 기지개 분지 관의 위치에 구멍을 여는 것은 입니다.
관 공백은 격렬합니다, 죽고, 기지개 분지 관의 거푸집으로 끼워넣으십시오 형성으로 끼워넣어; 압력의 효력의 밑에. 관 공백은 분지 관의 방향에, 광선 압축의 과정에서, 금속 흐르고 거푸집의 뻗기의 밑에 형성합니다 분지 관을 광선으로 압축됩니다. 십자가의 유압 부부는 과정은 높은 생산 효율성을 가진 1 내에 형성될 수 있습니다; 이음새가 없는 십자가의 유압 부불기 과정이 장비의 큰 톤량을 요구하기 때문에. 그것은 표준 벽 간격 십자가의 제조를 위해 주로 dn400 보다는 더 적은 사용됩니다. 십자가의 뜨거운 누르 과정을 위해 필요로 한 장비의 톤량은 감소됩니다. 뜨거운 눌러진 십자가에는 물자에 낮 탄소 강철, 합금 강철 및 스테인리스를 위해 적당한 넓은 적응성이 있습니다; 특히 크 직경과 두꺼운 관 벽 십자가를 위해, 이 형성 과정은 보통 채택됩니다. 개머리판쇠 용접 십자가는 뜨거운 누르거나 위조해서 강철로 만든 관 이음쇠입니다. 그것의 연결 모양은 직접 개머리판쇠 용접 교차하는 강관입니다.
기준: GB12459-90, gb12401-90, ASME/ANSI b16.9, DIN, JIS, 등.
물자: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, 등.
크기 범위: DN15에서 DN600에 이음새가 없는; DN15에서 DN1200에 이어 맞추는.
지상 처리: 모래 분사, 소금물에 절이고 닦는 회전.
벽 간격: 1.2mm-6mm r = 1.5D.
연결 형태: , 빠른 집합 용접, 실, 플랜지.
특징과 재산: 큰 온도 다름 저항; 정상적인 압력 16MPa; 강한 내식성; 정밀도; 벽 간격.
특징과 신청
신청: 석유화학 제품, 석유 가스 파이프라인 기술설계, 천연 가스 파이프라인 기술설계, 화학 공장, 발전소, 조선소, 낙농장, 음식, 맥주, 음료, 약제에서 널리 이용되는, 화장품과 다른 산업 분야.
개머리판쇠 용접 티 십자가 스테인리스 관 이음쇠 기술적인 자료표는 아래와 같이 좋아합니다:
| 명목상 직경 | 외부 직경 | 끝에 센터 | |||||
| D1 | D2 | ||||||
| DN | NPS | 시리즈 A | 시리즈 B | 시리즈 A | 시리즈 B | C | M |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 개머리판쇠 용접 티 십자가 스테인리스 관 이음쇠 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
담당자: Rachel Zhang
전화 번호: 13679287344
