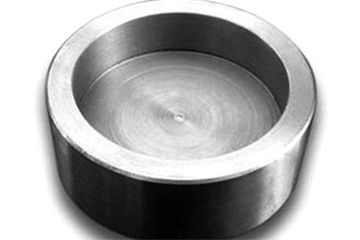

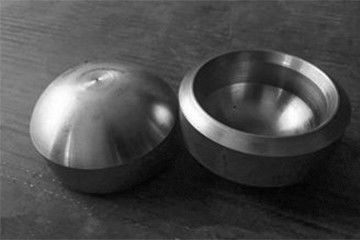

제품 상세 정보:
|
| 제품 이름:: | 스테인리스 소켓에 의하여 용접되는 관 모자 | 기준:: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| 직경:: | DN15-DN1200 | 물자:: | 304 304L 316 316L |
| 연결: | 용접 | 크기: | 주문을 받아서 만들어진 크기 |
| 하이 라이트: | Ss 소켓 용접 모자,304L 소켓 용접 모자 |
||
모자 머리는 관 끝에 용접되거나 관을 모자를 씌우기 위하여 관 끝의 외부 실에 설치된 관 이음쇠 입니다. 그것에는 파이프라인을 닫기 위하여 이용되고 관 마개와 동일한 기능이 있습니다.
1. 원료는 관련된 기준 기술 명세의 요구에 응할 것입니다.
2. 원료의 표면은 기름 얼룩, 과량 녹 부식, 명백한 음푹 들어간 곳 결점, 낮은 융해점 금속 오염, 등 이 면제되.
3. 원료의 질 증명서, 열 수, 일괄 번호, 명세, 제조자 및 행정상 기준을 검사하십시오.
4. 원료는 와이어 브러시로 기계적으로 NDT의 요구에 응하기 위하여 derusted.
5. 원료 (길이, 폭, 간격 및 강철 플레이트의 편평함)를 위한 차원 검사를 실행하십시오.
6. 식물에 들어가기 후에, 강철 플레이트는 검사 다시 초음파에 지배를 받을 것입니다.
7. 육체 및 화학 테스트: 화학 성분 분석, 기계적 성질 및 경도 시험은 로의 일괄 번호 그리고 명세에 따라 식물에 들어가는 강철 플레이트를 위해 실행될 것입니다.
8. 시험 결과는 원료 기준의 요구에 응할 것입니다.
9. 재 검사 후에 공장 규칙에 따라 기록기에서 열거하고 등록하십시오.
1. 관 모자를 위한 물자 선택 그리고 비우는, 추려낸 적합한 강철 플레이트는, 및 명확하게 원료의로, 일괄 번호, 관 이음쇠 명세, 프로젝트 이름 및 수를 표시합니다.
2. 관 모자는 눌러지고 형성됩니다.
3. 열처리: 열처리 과정에 따라 열처리를 위한 로로 관 모자를 끼워넣으십시오.
4. 지상 처리: 열처리 후에, 관 모자는 모래 폭파 기계 또는 닦는 기계로 제거될 것입니다.
5. 기계적 성질 시험: 관련된 기준에 따라, 관 모자의 기계적 성질이 기준을 도달한다는 것을 확인하기 위하여 관 모자에 기계적 성질 시험을 시행하십시오.
6. 끝 기계로 가공: 디자인 확인 그림에 따라 기계적인 끝 얼굴의 기계로 가공 강저.
7. 외관 검사: 관 모자는 균열 이 면제되고, overburning, 과열하고 다른 현상, 관 모자의 관 몸에 어떤 결점도 용접해서 고쳐지지 않을 것입니다.
8. 뜨거운 눌러진 관 모자의 비파괴적인 테스트: 관 모자의 열처리 후에, 표준 필요조건에 따라 관 모자에 자석 입자 또는 침투 비파괴적인 테스트를 지휘하십시오.
9. 소금물에 절이 그리고 패시베이션 처리: 스테인리스 관 이음쇠는 소금물에 절이고 그리고 패시베이션 처리.
DIN 표준 금속 T 관 SS 소켓 용접 모자 자료표
| 명목상 직경 | 소켓의 깊이 | 소켓의 차원 | 벽 간격 | 말단벽 간격 | |||||
| Cmin | Kmin | ||||||||
| DN | NPS | Jmin | d1 | 3000 LB | 6000 LB | 9000 LB | 3000 LB | 6000 LB | 3000 LB |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1/4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1/2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
1. 스테인리스 소켓 용접 관 모자는 소켓 연결과 용접 연결의 이점 그리고 이점을 유기로 흡수하고, 결합하기를 기준으로 하여 개발된 관 모자의 신형입니다.
2. 스테인리스 소켓 용접 관 모자의 연결 형태는 연결 힘, 밀봉 성과, 등에 있는 다른 연결 형태에 명백한 이점이 있는 인식한 “관절이 없는 연결에”에는 속합니다.
3. 용접 전선은 스테인리스 소켓 용접 관 모자의 용접 과정에서 필요로 하지 않습니다, 그러나 뿐만 아니라 관에게 물자 통합을 할 수 있는, 관 소켓의 끝 가장자리는 대체되고 또한 용접 보조 물자를 저장하고 용접 속도를 개량합니다.
4. 스테인리스 소켓 용접 관 모자가 넓은 채용 범위를 비치하고 있, 벽 끼워넣고는, 관 잘, 등의 경우를 위해 옥외 공공 장소 실내에게 열리고는 은폐한 놓기를 위해 적당하, 특히.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리의 DIN 표준 금속 T 관 SS 소켓 용접 모자 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
