제품 상세 정보:
|
| 재료: | 스테인레스 강, 탄소강 | 연결: | 용접 |
|---|---|---|---|
| 사이즈: | 1/8' ~ 6' | 애플리케이션: | 접속 파이프 |
| 포장: | 표준 포장 | 압력: | 중간 압력 |
| 하이 라이트: | 3000LBS 45 급 배관 엘보,ASME B16.9 45 급 배관 엘보,ASTM A234 45 급 배관 엘보 |
||
고압 팔꿈치는 고압력 파이프라인의 전환에 다양한 각도에서 방향을 바깨서 사용된 일종의 관 이음입니다. 고압력 파이프라인 시스템에서 사용된 모든 관 이음쇠 중에, 비율은 큰 약 80%입니다.
고압 팔꿈치. 그것은 보통 팔꿈치의 벽 두께 보다 더 두껍거나 재료의 고압력 강도가 보통 팔꿈치의 그것보다 높습니다.
분류하세요 : 1/2 - 80
동작 압력 : 0-1.0Mpa
벽 두께 : Sch5-Sch160 XXS
재료 : 탄소강, 합금 강과 스테인레스 강
표준 : ANSI, ASME API5L, OCT, DIN과 JIS, 기타 등등

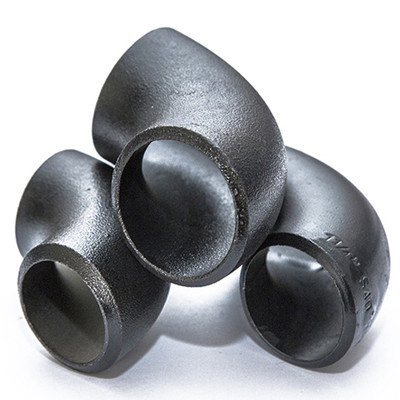

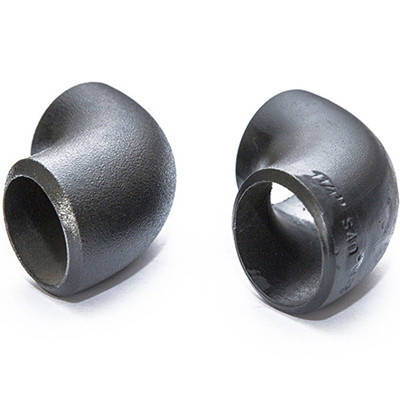

ASME b16.9 ASTM a234 위피비 3000LBS 45 도 고압 팔꿈치 기술 데이터 시트로서의 아래 :
| 사이즈 | Ｄ | Ｌ | Ｔ | T1 |
| 19 | 19 | 28 | 1.25 | 1.5 |
| 25 | 25 | 33.5 | 1.25 | 1.5 |
| 32 | 32 | 41 | 1.25 | 1.5 |
| 38 | 38 | 48.5 | 1.25 | 1.5 |
| 45 | 45 | 56 | 1.5 | 2 |
| 51 | 51 | 60.5 | 1.5 | 1.65 |
| 57 | 57 | 65 | 1.5 | 2 |
| 63.5 | 63.5 | 65 | 1.5 | 2 |
| 76 | 76 | 77.5 | 1.65 | 2 |
| 89 | 89 | 89 | 2 | 2 |
| 102 | 102 | 102.5 | 1.65 | 2 |
| 108 | 108 | 107.5 | 2 | 2 |
고압 팔꿈치는 다각형 정 단면도와 다각형인 링 외피 또는 닫힌 끝과 다각형 부문 외피를 용접하는 것입니다.
압력 매체가 내부에 충전된 후, 내부 압력은 적용됩니다. 내부 압력의 작용에서, 횡단면은 점진적으로 다각형에서 써클로 변하고, 마침내 원형 링 외피가 됩니다.
필요에 따라, 원형 링 외피는 4 90개 다른 규격의 팔꿈치 또는 6 60개의 고압력 팔꿈치 또는 고압력 팔꿈치로 절단될 수 있습니다.
고압 팔꿈치는 일반적으로 석유, 천연가스, 항공우주, 조선, 화학 산업, 수력, 소방, 건설, 보일러와 다른 산업에서 가스관 시리즈에 적합합니다.
