제품 상세 정보:
|
| 재료: | 탄소강 | 연결: | 용접 |
|---|---|---|---|
| 크기: | 1/2"-48"(DN15-DN1200) | 애플리케이션: | 가스, 연결 파이프, 오일 |
| 기준: | DIN, ANSI, ASME, GB | 포장: | 나무로 되는 케이스 또는 깔판 |
| 하이 라이트: | A105n 탄소강 플랜지,ASME B16.47 탄소강 플랜지,ASME B16.47 플랜지 |
||

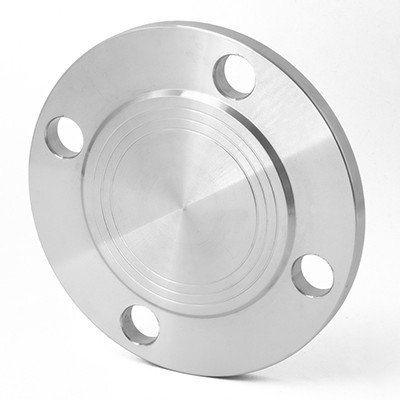

탄소강 라이닝 플랜지는 파이프 절연에 사용되며 대부분 용접 또는 압연 공정으로 생산됩니다.이 두 공정으로 생산된 플랜지는 베어링 압력에 대한 특정 제한이 있습니다.작동 압력이 특정 한계에 도달하면 변형 또는 기타 결함이 발생합니다.따라서 압연 및 용접 플랜지는 상대적으로 압력이 낮은 환경에서만 작동할 수 있습니다.
사양: 1/2 "--- 72"
표준:ASME/ANSI B16.5
자료: 10#, 20#, A3, Q235A
압력 등급: PN 0.25 -- 42.0 MPa
ASME B16.47 시리즈 B CLASS 900 A105n 탄소강 라이닝 플랜지 기술 데이터 시트는 아래와 같습니다.
| 공칭 크기 | 연결 크기 | 플랜지 두께 | 밀봉면의 치수 | 안감 두께 | |||||
| 플랜지 외경 | 중심 원 직경 | 볼트 구멍 직경 | 볼트 구멍 수 | NS | DL | 볼록면 | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 삼 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 삼 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 삼 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 삼 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 삼 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 삼 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 삼 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 삼 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 삼 |
탄소강 라이닝된 플랜지는 매끄럽고 오목한 볼록 및 장부 홈 씰링 표면으로 만들 수 있습니다.부드러운 맞대기 용접 플랜지가 널리 사용됩니다.그것은 주로 용접 기술에 사용됩니다.그것은 좋은 응용 특성과 성능, 합리적인 구조, 큰 강도와 강성 및 좋은 밀봉을 가지고 있습니다.
탄소강 라이닝 된 플랜지는 주로 석유 및 가스 파이프 라인 엔지니어링, 천연 가스 파이프 라인 엔지니어링, 화학 공장, 발전소, 조선소, 약국, 유제품, 맥주, 음료, 수질 관리 등에 사용됩니다.
