제품 상세 정보:
|
| 재료: | 스테인레스 강 | 연결: | 용접 |
|---|---|---|---|
| 사이즈: | 1/8' ~ 6' | 애플리케이션: | 접속 파이프 |
| 표준: | DIN, ANSI | 포장: | 표준 포장 |
| 하이 라이트: | SS201 스테인레스 스틸 플랜지,304 스테인레스 스틸 플랜지,316L 넥 플랫 용접 플랜지 |
||

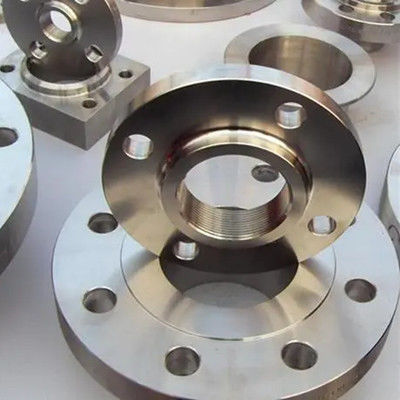

넥 플랫 용접 플랜지는 강관 및 파이프 피팅을 플랜지로 연장하고 필렛 용접을 통해 장비 또는 파이프 라인과 연결하는 플랜지입니다.플랜지는 또한 플랜지의 강도를 향상시키고 플랜지의 베어링 강도를 향상시키는 짧은 목을 가지고 있기 때문에 플랫 용접 플랜지에 속합니다.따라서 고압 파이프라인에 사용할 수 있습니다.
지름: DN15 - DN400
자료: SS304, SS316
압력: 0.6---4.0MPa
표준: ASTM/ANSI, ISO, DIN
304 316L SS201 스테인레스 스틸 플랜지 넥 플랫 용접 플랜지 기술 데이터 시트는 아래와 같습니다.
| 사양 | ØD | d1 | d2 | NS | 시간 | 엘 | S-Ød3 |
| DN15 | 95 | 24.5 | 38 | 삼 | 11.5 | 65 | 4-Ø14 |
| DN20 | 105 | 30.5 | 48 | 삼 | 14 | 75 | 4-Ø14 |
| DN25 | 115 | 37.5 | 시즌3 | 삼 | 16 | 85 | 4-Ø14 |
| DN32 | 140 | 47 | 68 | 삼 | 16.5 | 100 | 4-Ø18 |
| DN40 | 150 | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| DN50 | 165 | 66 | 91 | 4 | 19.5 | 125 | 4-Ø18 |
| DN65 | 185 | 82 | 108 | 4 | 21 | 145 | 4-Ø18 |
| DN80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
| DN100 | 220 | 120 | 141 | 5 | 23 | 180 | 8-Ø18 |
| DN125 | 250 | 146 | 168 | 5 | 25 | 210 | 8-Ø18 |
| DN150 | 285 | 174 | 192 | 5 | 27 | 240 | 8-Ø22 |
| DN200 | 340 | 226 | 245 | 5 | 31 | 295 | 8-Ø22 |
| DN250 | 395 | 280 | 295 | 5 | 34 | 350 | 12-Ø22 |
| DN300 | 445 | 330 | 345 | 6 | 38 | 400 | 12-Ø22 |
| DN350 | 505 | 362 | 398 | 8 | 39 | 460 | 16-Ø22 |
| DN400 | 565 | 413 | 456 | 8 | 41 | 515 | 16-Ø26 |
넥 플랫 용접 플랜지, 파이프와 플랜지 사이의 용접 이음매는 필렛 용접이며 재료는 자격을 갖춘 두께의 일반 강판으로 가공되는 반면 넥 맞대기 용접 플랜지는 대부분 단조 강철 부품으로 가공됩니다.따라서 넥이 있는 플랫 용접 플랜지와 넥이 있는 맞대기 용접 플랜지는 아무렇게나 교체할 수 없습니다.
넥 플랫 용접 플랜지는 화학 공업, 건설, 상수도, 배수, 석유, 경공업, 냉동, 위생, 배관, 소방, 전력, 항공 우주, 조선 등과 같은 기본 프로젝트에 널리 사용됩니다.
