제품 상세 정보:
|
| 제품 이름:: | 탄소 강철 개머리판쇠 용접 흡진기 | 신청:: | 관, 기름을 연결하십시오 |
|---|---|---|---|
| 기준:: | DIN, JIS, ANSI, ASME, GB | 기술:: | 밀고, 누르고, 위조하고 던지기 |
| 물자:: | 탄소 강철 | 유형:: | 동심 흡진기 |
| 하이 라이트: | 동심 용접 흡진기,Erw 동심 파이프 흡진기 |
||

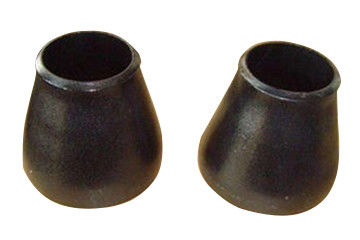

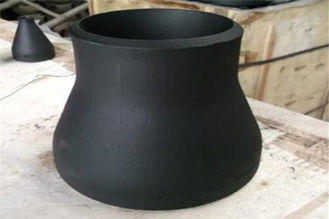

흡진기는 관 감소시키기를 위해 사용된 관 이음쇠의 종류입니다. 그것의 연결 모양은 직접 관 그리고 강관을 감소시키기 용접하기 위한 것입니다. 탄소 강철 동심 흡진기의 2개의 끝에는 감소시키기를 위한 다른 직경 관 또는 플랜지를 연결하기 위하여 이용되는 다른 직경이 있습니다. 동심 흡진기의 두 끝 전부에 개구부는 동일한 축선에 있습니다. 흡진기가 바뀔 경우, 관의 위치가 축선에 따라 산출되는 경우에, 관의 위치는 변화하지 않을 것입니다.
기준: GB/t12459, GB/T13401, ASME b16.9
물자: 탄소 강철
크기 범위: DN 6-100
압력 범위: 3000 × 6000 × 3
간격: XS와 XXS
지상 처리: 반대로 기름; 반대로 회화
| NPS | 베벨에 외부 직경 | , H 철저한 | |
| 큰 끝 | 작은 끝 | ||
| 3/4X1/2 | 26.7 | 21.3 | 38 |
| 3/4X3/8 | 26.7 | 17.3 | 38 |
| 1x3/4 | 33.4 | 26.7 | 51 |
| lxl/2 | 33.4 | 21.3 | |
| 1-1/4X1 | 42.2 | 33.4 | 51 |
| 1-1/4X3/4 | 42.2 | 26.7 | |
| 1-1/4X1/2 | 42.2 | 21.3 | |
| 1-1/2X1-1/4 | 48.3 | 42.2 | 64 |
| 1-1/2X1 | 48.3 | 33.4 | |
| 1-1/2X3/4 | 48.3 | 26.7 | |
| 1-1/2X1/2 | 48.3 | 21.3 | |
| 2x1-1/2 | 60.3 | 48.3 | 76 |
| 2X1-1/4 | 60.3 | 42.2 | |
| 2x1 | 60.3 | 33.4 | |
| 2x3/4 | 60.3 | 26.7 | |
| 2-1/2x2 | 73 | 60.3 | 89 |
| 2-1/2X1-1/2 | 73 | 48.3 | |
| 2-1/2X1-1/4 | 73 | 42.2 | |
| 2-1/2x1 | 73 | 33.4 | |
| 3x2-1/2 | 88.9 | 73 | 89 |
| 3x2 | 88.9 | 60.3 | |
| 3x1-1/2 | 88.9 | 48.3 | |
| 3X1-1/4 | 88.9 | 42.2 | |
| 3-1/2X3 | 101.6 | 88.9 | 102 |
| 3-1/2X2-1/2 | 101.6 | 73 | |
| 31/2x2 | 101.6 | 60.3 | |
그것은 가스 수직 액체 관의 직경 변화를 위해 일반적으로 사용됩니다. 분사구의 두 끝 전부에 동심 흡진기는 완곡하게, 수평한 액체 파이프라인을 위해 일반적으로 사용해 잘랐습니다.
탄소 강철 동심 흡진기의 절단 점은 상승의 때, 배출을 촉진하기 위하여 펌프 인레트에 일반적으로 이용되는 최고 편평한 임명에게 불립니다.
아래쪽으로 자르는 점은 통제 벨브 및 배출의 임명을 위해 일반적으로 이용되는 밑바닥 편평한 임명이 됩니다.
동심 흡진기는 액체의 교류에 유리하, 직경을 바꿀 때 교류 국가에 더 적은 방해가 있습니다. 그러므로, 동심 흡진기는 가스와 수직 교류 액체 파이프라인의 직경을 바꾸기 위하여 이용됩니다.
배출을 위해 편리한 또는 액체 출력 동심 흡진기의 1명의 측이 편평하기 때문에, 개시를 위해 편리하 정비는, 수평한 설치된 액체 관 일반으로 동심 흡진기를 이용합니다.
탄소 강철 동심 흡진기의 일반적인 형성 과정은 감소시키를 확장에게 누르기 플러스 누르거나, 확장에게 누르거나 감소시키고 있습니다, 그리고 각인은 또한 흡진기의 몇몇 명세를 위해 사용될 수 있습니다.
형성하는 감소시키기의 과정은 동일한 직경을 가진 관 공백을 형성으로 동심 흡진기의 큰 끝이 죽다와 두기 위한 것입니다.
관 공백의 축 방향에 따라서 눌러서, 금속은 거푸집 구멍에 따라서 움직이고 형성하기 위하여 긴축합니다. 흡진기의 크기에 따르면, 그것은 형성을 누르는 이전 누르는 형성하거나 배수로 분할될 수 있습니다.
각인해서 작고 큰 머리를 일으키는 원료로 강관의 사용, 및 몇몇 명세의 작고 큰 머리의 생산을 위한 기술 각인의 사용을 참조합니다.
당기기를 위해 이용된 머리의 안 표면의 크기에 따라 거푸집의 모양은 디자인되고, 비우기 후에 강철 플레이트는 거푸집에 의해 구멍을 뚫고 당겨집니다.
탄소 강철 동심 흡진기 기준: 국가 기준, 미국 기준, 영국 공업 규격 및 arious 비표준 고압적인 각인.
흡진기의 질은 현재 국가 표준 강철 개머리판쇠에 의하여 용접된 이음새가 없는 관 이음쇠 그리고 강철 플레이트 개머리판쇠에 의하여 용접된 관 이음쇠의 요구에 응할 것입니다.
흡진기의 roundness는 대응 끝 외부 직경의 1%보다 더 중대하지 않고, 허용가능한 탈선은 3mm일 것입니다; 흡진기 크기의 허용가능한 탈선은 요구에 응할 것입니다.
탄소 강철 동심 흡진기의 주요 제조 기준은 일반적으로 GB/t12459, GB/T13401, ASME b16.9, sh3408, sh3409, Hg/t21635, Hg/t21631, SY/t0510입니다.
탄소 강철 동심 흡진기는 대체한 진행중인 체계일 수 없는 중요한 관 이음쇠 제품입니다. 그것은 각종 파이프라인 시스템에서 널리 이용되고 거대한 역할을 합니다.
a. 주문을 받아서 만들어지는 플라스틱 거품 부대 포장 b.Wove 부대 포장 c.Pallet D.
우리 공장에는 생산을 위한 높은 능력이 있습니다, 배달 시간은 소량을 위한 45days입니다, 또는 당신이 그것을 위한 급함인 경우에, 우리는 당신의 출시 날짜에게 준비하고 만나서 좋습니다.
